Materialize：用 Differential Dataflow 构建实时 SQL 数据库

这是系列文章的第三篇，也是最后一篇。

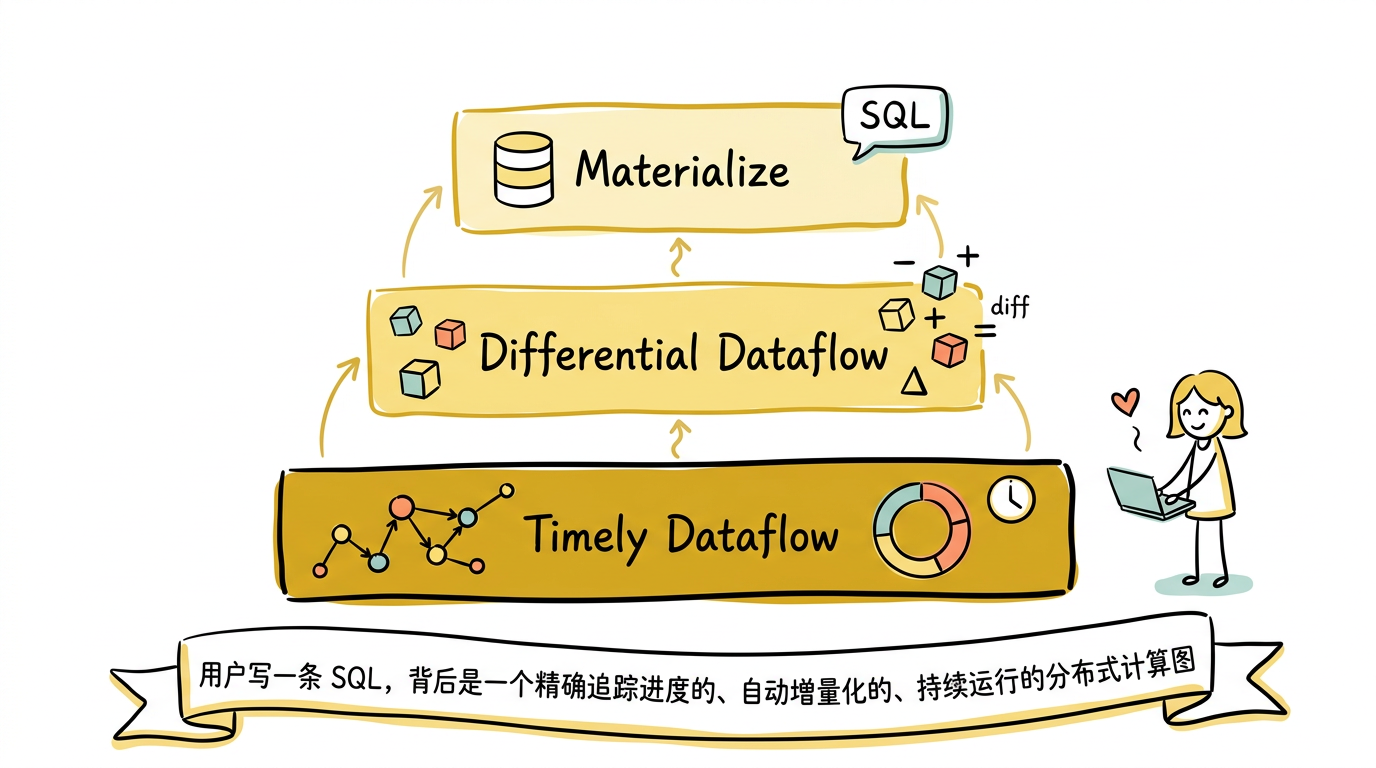

1. Timely Dataflow：用一个支持有环图的数据流模型，统一 batch、streaming 和 iterative 三种计算范式
2. Differential Dataflow：如何在 timely dataflow 之上实现通用的增量计算
3. Materialize（本篇）：如何用 dataflow 引擎构建一个实时 SQL 数据库

为什么需要 Materialize

前两篇文章介绍了两个强大的基础设施：timely dataflow 提供精确的进度追踪，differential dataflow 提供通用的增量计算。但它们都是 Rust 库——使用者需要用 Rust 编写 dataflow 程序，手动定义算子、管理 arrangement、处理输入输出。

这对大多数数据工程师和分析师来说门槛太高了。人们更熟悉的是 SQL：写一条 SELECT ... FROM ... WHERE ... GROUP BY ...，数据库帮你搞定一切。

同时，现有的技术方案在"实时物化视图"这个需求上都有明显的短板：

传统数据库的物化视图：PostgreSQL、Oracle 都支持 CREATE MATERIALIZED VIEW，但更新通常需要手动触发 REFRESH MATERIALIZED VIEW，每次刷新都是全量重算。即使有些系统支持增量刷新（如 Oracle 的 FAST REFRESH），也只覆盖有限的查询类型。

流处理引擎（Flink、ksqlDB）：能做流式计算，但它们不是数据库。没有标准的 SQL 语义（比如 Flink SQL 的语义和传统 SQL 有微妙差异），没有事务隔离级别，没有一致性快照查询。你不能像用 PostgreSQL 一样用它们。

Materialize 的定位是：一个用标准 SQL 接口操作的数据库，其物化视图在数据源变更时自动、实时、增量地更新。 用户写 CREATE MATERIALIZED VIEW，Materialize 将这条 SQL 编译为一个 differential dataflow 程序，持续运行，当上游数据变化时自动更新视图内容。查询物化视图就像查询普通表一样——SELECT * FROM my_view 永远返回最新结果。

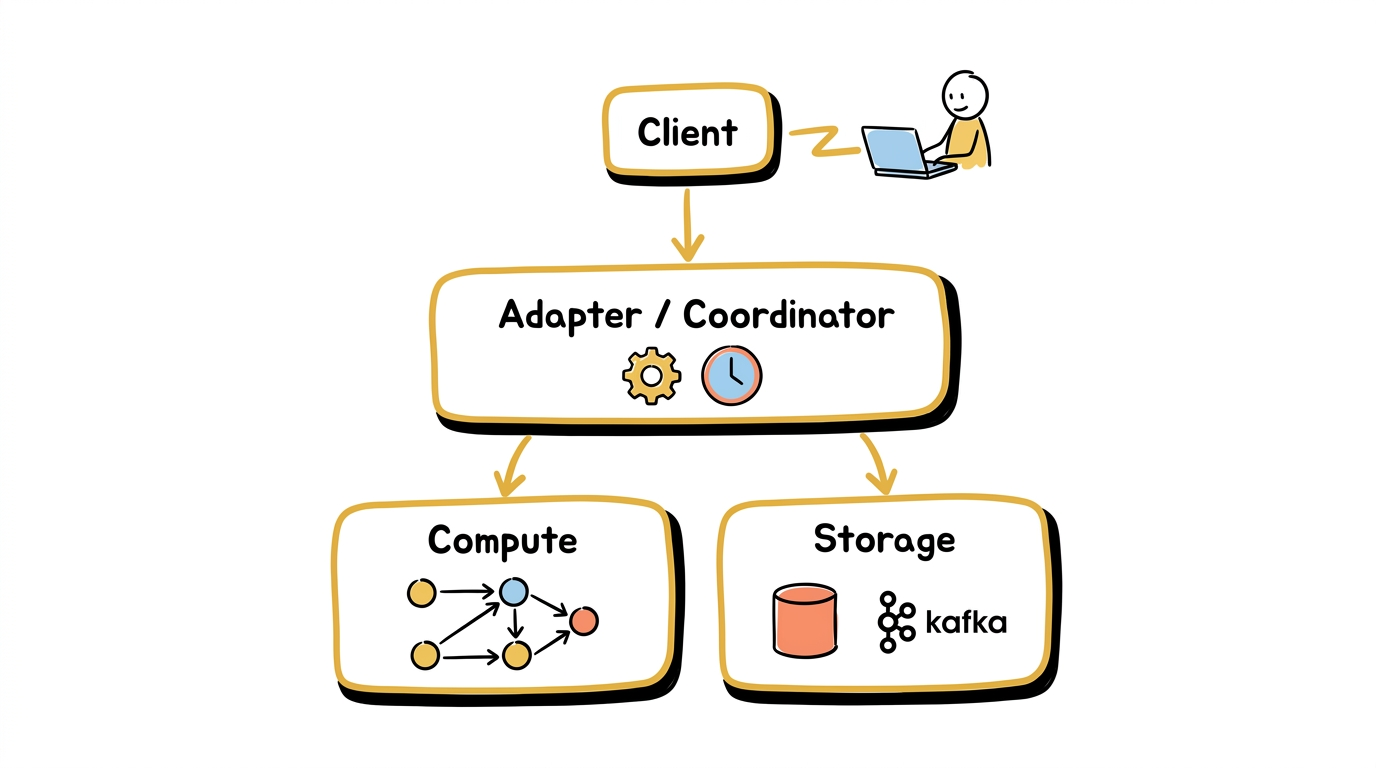

架构总览

Materialize 的整体架构分为三个层次：

• pgwire 协议层：兼容 PostgreSQL 客户端协议
• Adapter 层（协调器）：SQL 解析与编译、时间戳分配、dataflow 管理
• Compute 层：运行 timely + differential dataflow
• Storage 层：数据摄入与持久化

pgwire 协议

Materialize 实现了 PostgreSQL 的网络协议（pgwire）。你可以用 psql 命令行、JDBC 驱动、任何 PostgreSQL 客户端库直接连接 Materialize，不需要学习新的客户端工具或协议。从客户端的视角来看，Materialize 就是一个 PostgreSQL 数据库。

这个设计选择降低了用户的迁移成本——现有的应用代码、BI 工具、监控面板，只需要改一下连接字符串就能接入 Materialize。

Adapter 层（协调器）

协调器是整个系统的"大脑"，承担以下职责：

SQL 解析与编译：接收 SQL 语句，经过 解析 → AST → HIR → MIR → LIR → Dataflow 的完整编译pipeline（后面详细介绍）。

时间戳分配：这是保证一致性的核心。每个读查询和写操作都会被分配一个逻辑时间戳。协调器需要确保：分配给读查询的时间戳对应的所有变更都已经在 Compute 层处理完毕。这个机制后面会详细讨论。

Dataflow 管理：协调器知道系统中运行了哪些 dataflow（对应哪些物化视图和索引），管理它们的创建、删除和 arrangement 共享。

Storage 层

Storage 层负责从外部数据源持续摄入数据。支持的数据源包括：

• Kafka：消费 Kafka topic，支持 Avro、Protobuf、JSON 等格式
• PostgreSQL CDC：通过逻辑复制（logical replication）持续捕获 PostgreSQL 的变更
• Webhook：接收 HTTP 推送的数据

Storage 层将外部数据源的变更转换为 differential dataflow 的 $(data, time, diff)$ 三元组。对于 Kafka，每条消息对应一条 $(data, t, +1)$ 插入；对于 PostgreSQL CDC，INSERT 对应 $(data, t, +1)$，DELETE 对应 $(data, t, -1)$，UPDATE 对应一条删除加一条插入。

一个关键问题是：外部数据源的时间如何映射到 Materialize 的逻辑时间戳？ Kafka 消息有 offset，PostgreSQL CDC 有 LSN（Log Sequence Number）。Storage 层需要将这些外部时间戳映射到 Materialize 的全局逻辑时间线上，同时维护一个 frontier——告诉 Compute 层"所有小于这个时间戳的数据都已经摄入完毕"。这个 frontier 就是 timely dataflow 进度追踪的输入端。

Compute 层

Compute 层运行 timely dataflow 和 differential dataflow 的 worker。所有的物化视图、索引、订阅都在这里以 dataflow 图的形式持续运行。

Compute 层的 worker 可以水平扩展——多个 worker 并行处理不同的数据分片（按 key 哈希分区）。Worker 之间通过 timely dataflow 的通信基础设施交换数据和进度信息。

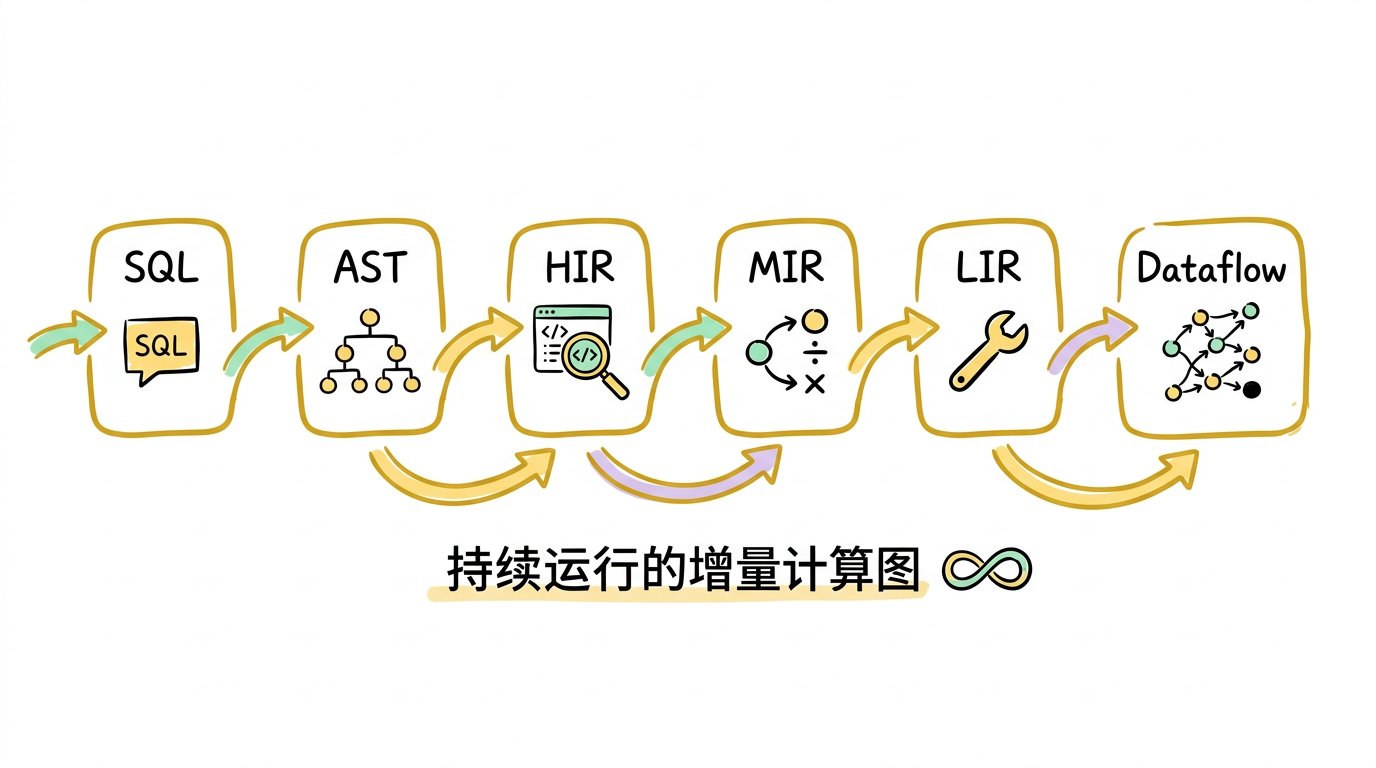

SQL 如何变成 Dataflow

一条 SQL 语句到最终的 dataflow 图，经历以下编译阶段：

SQL → AST → HIR → MIR → LIR → Dataflow 图

• AST：解析阶段，将 SQL 文本转为抽象语法树
• HIR：语义分析与高层中间表示
• MIR：关系代数表达式 + 优化
• LIR：物理计划选择
• Dataflow 图：渲染为 timely/differential 算子

这个pipeline和传统数据库的查询编译过程很像——从面向用户的 SQL 逐步降低（lowering）到面向机器的执行计划。区别在于最后一步：传统数据库生成一棵算子树供执行器执行一次后销毁，Materialize 生成的是一个持续运行的增量计算图。

MIR：关系代数表达式

编译pipeline的核心中间表示是 MIR（Mid-level Intermediate Representation）。一条 SQL 查询在这一层被表达为关系代数表达式。

MIR 定义了以下核心算子：

这些算子和 differential dataflow 的算子几乎一一对应——MIR 的每一个节点都可以直接映射到一个或一组 differential dataflow 算子。这不是巧合，整个 MIR 的设计就是为了让编译的最后一步（渲染为 dataflow）尽可能直接。

一个简单的例子，SQL 查询：

1
2
3
4

SELECT region, count(*)
FROM orders
WHERE amount > 100
GROUP BY region

编译为 MIR（伪代码）：

1
2
3

Reduce[key=region, agg=count(*)]
  Filter[amount > 100]
    Get[orders]

一个更复杂的例子——多表 join 加聚合：

1
2
3
4
5
6

SELECT d.name, count(o.id), sum(o.amount)
FROM orders o
JOIN customers c ON o.customer_id = c.id
JOIN departments d ON c.dept_id = d.id
WHERE o.status = 'completed'
GROUP BY d.name

编译为 MIR：

1
2
3
4
5
6
7

Reduce[key=d.name, agg=[count(o.id), sum(o.amount)]]
  Project[d.name, o.id, o.amount]
    Join[o.customer_id = c.id AND c.dept_id = d.id]
      Filter[o.status = 'completed']
        Get[orders]
      Get[customers]
      Get[departments]

注意 MIR 中的 Join 是一个多路 join——它同时接受三个输入（orders、customers、departments），而不是拆成两个二路 join。具体如何拆分是后面物理计划阶段的事。

MIR 优化

在转换为物理计划之前，MIR 会经过一系列优化变换。这些变换和传统数据库的查询优化类似：

谓词下推（Predicate Pushdown）：将 Filter 尽可能推到 Join 之前，减少参与 join 的数据量。上面例子中的 o.status = 'completed' 已经在 Join 之前了，但如果用户写成 WHERE d.name = 'Engineering' AND o.status = 'completed'，优化器会把 d.name = 'Engineering' 也推到 Join 之前，直接过滤 departments 表。

投影下推（Projection Pushdown）：尽早丢弃不需要的列。如果 orders 表有 20 个列，但查询只用到了 id、amount、status、customer_id，优化器会在 Get 之后立即丢弃其他 16 个列，减少后续算子的数据搬运量。

Join 顺序优化：对于多路 join，不同的执行顺序性能差异巨大。假如 orders 有 1 亿行，customers 有 100 万行，departments 有 100 行。先 join orders 和 departments 的中间结果可能非常大，但先 join customers 和 departments（结果最多 100 万行），再和 orders join，中间结果小得多。

公共子表达式消除：如果多个物化视图引用了相同的子查询，优化器会识别出来，在 dataflow 层面共享计算。

单调性分析（Monotonicity Analysis）：检测输入是否是 append-only 的（只有插入，没有删除和修改）。如果是，某些算子可以用更简单的实现——比如 append-only 的 count 只需要一个计数器，不需要维护完整的 arrangement。

从 MIR 到 LIR：物理计划

LIR（Low-level Intermediate Representation）是物理执行计划。MIR 描述的是"要做什么"（关系代数），LIR 描述的是"怎么做"（具体的执行策略）。关键的物理计划选择集中在 Join 和 Reduce 两个算子上。

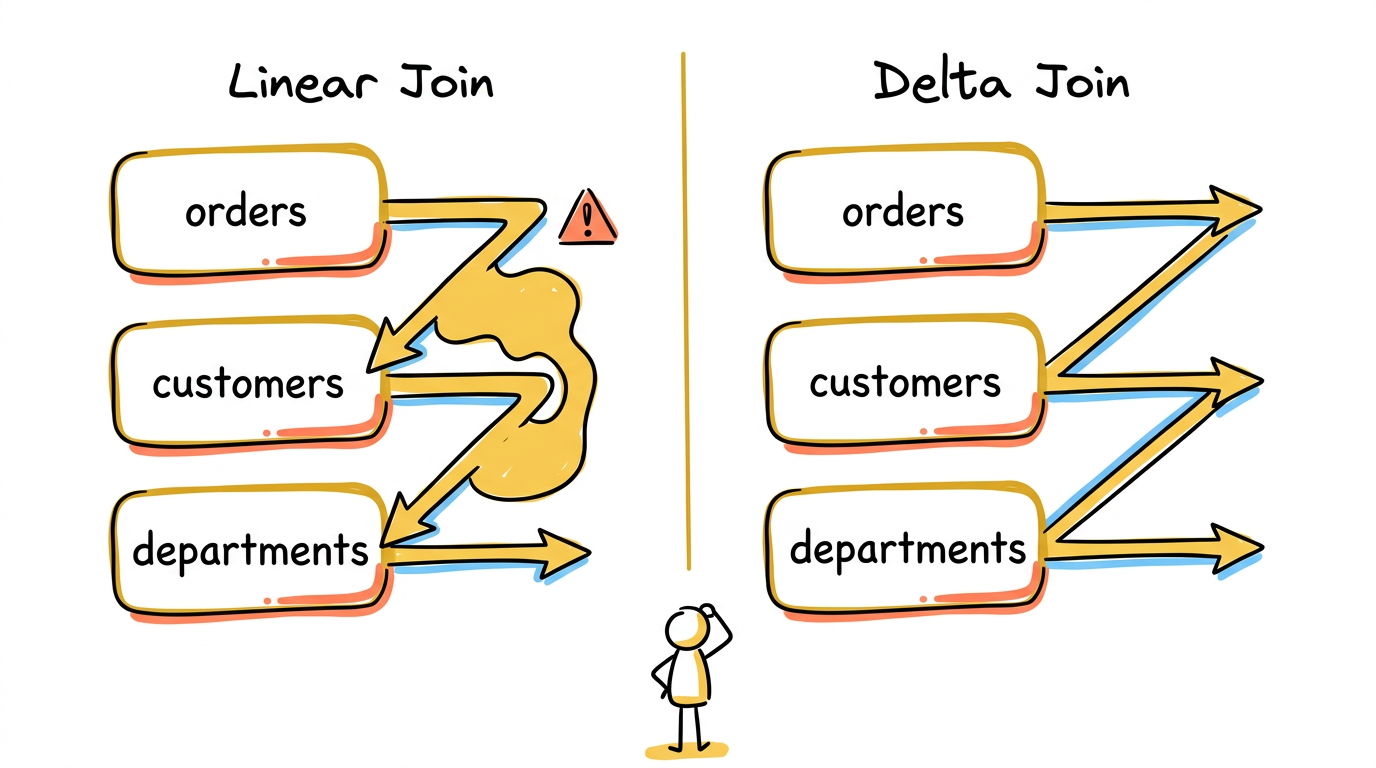

Join 策略：Linear Join vs Delta Join

这是 Materialize 中最重要的物理计划选择。

Linear Join：将 N 路 join 分解为 N-1 个二路 join 的级联。每一步 join 的一侧是上一步的输出（变更流），另一侧是一个 arrangement（索引）。

以上面的三路 join 为例，linear join 分为两级：

1
2

Stage 1:  orders ⋈ customers  →  中间结果 AB
Stage 2:  AB ⋈ departments    →  最终结果

每一级是一个二路 join，两侧各有一个 arrangement。变更的传播取决于哪一侧发生了变化：

• orders 变更时：Stage 1 用 Δorders 探测 customers 的 arrangement，输出 ΔAB；ΔAB 流入 Stage 2，探测 departments 的 arrangement，输出最终增量。变更沿pipeline流过，不需要中间结果的 arrangement。
• customers 变更时：Stage 1 用 Δcustomers 探测 orders 的 arrangement，输出 ΔAB；ΔAB 同样流入 Stage 2。也不需要中间结果的 arrangement。
• departments 变更时：Δdepartments 到达 Stage 2。Stage 2 需要知道"哪些中间结果和这个 department 匹配"——这就需要探测 AB 的 arrangement。系统必须维护中间结果 orders ⋈ customers 的 arrangement。

中间结果可能非常大（orders 有 1 亿行，每条都关联一个 customer），维护它的 arrangement 内存开销显著。而且每当 orders 或 customers 任何一方变化，中间结果的 arrangement 都需要更新。

Delta Join：为每个输入源各建一条处理pipeline，不维护任何中间结果。

同样的三路 join，delta join 会生成三条pipeline：

1
2
3

当 orders 变更时:   Δorders  → 探测 customers 的 arrangement → 探测 departments 的 arrangement → 输出
当 customers 变更时: Δcustomers → 探测 orders 的 arrangement → 探测 departments 的 arrangement → 输出
当 departments 变更时: Δdepartments → 探测 orders 的 arrangement → 探测 customers 的 arrangement → 输出

每条pipeline只探测已有的基表 arrangement，不需要创建或维护中间结果的 arrangement。上一篇文章详细讨论了 delta join 的原理——它依赖 arrangement 的跨算子共享和多版本查询能力。

选择策略：Materialize 在大多数场景下倾向使用 delta join，因为它避免了中间结果的内存开销。Linear join 主要用于 delta join 无法适用的场景，比如输入不是持久化的 arrangement（而是一个临时的变更流）。

Reduce 策略

不同的聚合函数有不同的增量化效率。Materialize 将聚合函数分为三类，每类用不同的物理实现：

Accumulable（sum、count）：这些聚合满足结合律和交换律，可以直接通过累加增量来维护。输入变更 $(key, value, t, +1)$ 时 sum 加上 value，输入 $(key, value, t, -1)$ 时 sum 减去 value。不需要存储每个 key 的完整输入集合，只需要一个累加器。内存开销极低。

Hierarchical（min、max、top-k）：不能简单累加。考虑 min：如果当前最小值被删除了，你需要知道第二小的值是什么——这要求你存储了所有的值。Materialize 用分层结构（类似锦标赛树 / tournament tree）处理：将输入分成多层 bucket，每层维护局部聚合结果，变更从底层向上传播。比起全量重算，只有变更路径上的节点需要更新。

Basic（jsonb_agg、array_agg、string_agg 等）：无法有效增量化的聚合。当某个 key 的输入变化时，需要从 arrangement 中获取该 key 的完整输入集合，重新计算聚合结果，输出新旧结果的差异。这是 differential dataflow 中 reduce 的通用策略——“重算再做差”。

如果一个 GROUP BY 查询同时包含多种类型的聚合（例如 SELECT key, sum(a), max(b), array_agg(c) GROUP BY key），Materialize 会为每种类型的聚合分别选择最优策略，而不是统一用最保守的 Basic 策略。

从 LIR 到 Dataflow：渲染

最后一步是将 LIR 渲染（render）为实际的 timely/differential dataflow 算子。这一步发生在 Compute 层的 worker 上。

渲染过程递归地遍历 LIR 树，将每个节点转换为对应的 dataflow 算子：

• Get → 连接到已有的 collection 或 arrangement
• Filter → differential 的 filter() 算子
• Map / Project → differential 的 map() 算子
• Join → 根据策略，渲染为 linear join 或 delta join 的算子组合
• Reduce → 根据聚合类型，渲染为 accumulable / hierarchical / basic 的具体实现
• Arrange → 创建新的 arrangement，注册到全局的 arrangement manager，供其他 dataflow 共享

渲染的结果是一个活跃的 dataflow 图。这个图持续运行：当 Storage 层推入新的变更数据时，变更沿着 dataflow 图传播，最终更新物化视图的 arrangement。

关键设计决策

时间戳与一致性

Materialize 使用 timely dataflow 的时间戳来保证严格可串行化（strict serializability）。这是最强的一致性级别——每个查询都看到一个一致的快照，且这个快照反映了查询开始之前所有已提交的写操作。

时间戳如何分配

协调器维护一个全局递增的逻辑时间戳。每个操作被分配一个时间戳：

• 写操作（外部数据源的变更进入系统）：由 Storage 层分配时间戳。变更按照数据源的顺序被赋予递增的逻辑时间戳。
• 读查询（SELECT * FROM my_view）：协调器选择一个时间戳 $T_{read}$，这个 $T_{read}$ 必须满足两个条件：
  1. $T_{read}$ 对应的所有变更已经在 Compute 层处理完毕——即 Compute 层的 frontier 已经推进到 $T_{read}$ 之后
  2. $T_{read}$ 足够新，能反映最近的写操作

当 Compute 层的 frontier 还没有推进到 $T_{read}$ 时，读查询会等待，直到 frontier 推进。这就是 timely dataflow 的进度追踪在数据库层面的直接体现——进度追踪不再只是内部优化，而是用户可见的一致性保证。

为什么不会看到"半更新"

考虑一个物化视图 SELECT u.name, o.total FROM users u JOIN orders o ON u.id = o.user_id。假设在时间 $t_5$，users 表中 Alice 的名字被改为 Alicia，同时 orders 表中 Alice 的订单金额被更新。

如果系统在 users 更新完但 orders 还没更新时返回查询结果，用户会看到不一致的状态——名字已经变了但金额还没变。

Materialize 通过时间戳避免了这种情况。协调器分配给读查询的时间戳 $T_{read}$ 必须等到 Compute 层的 frontier 推进到 $T_{read}$ 之后才能返回。而 frontier 推进意味着 $T_{read}$ 之前所有源的所有变更都已经处理完毕——包括 users 和 orders 两侧的变更。查询要么看到两侧都更新前的状态，要么看到两侧都更新后的状态，不会看到中间状态。

Arrangement 管理

索引即 Arrangement

在传统数据库中，索引（CREATE INDEX）和查询执行是两个独立的概念——优化器可能选择使用索引，也可能不用。但在 Materialize 中，索引就是 arrangement。

1

CREATE INDEX idx_customers_id ON customers (id);

这条语句创建一个以 id 为 key 的 arrangement。这个 arrangement 可以被多个物化视图的 join 算子共享——任何需要按 id 查找 customers 数据的 dataflow 都可以直接读取这个 arrangement，而不需要各自维护一份副本。

共享的影响

Arrangement 共享是 Materialize 的核心优势之一，但也是最重要的资源管理挑战。

考虑这个场景：数据库中有一张 orders 表，上面建了 10 个物化视图。其中 6 个按 customer_id 做 join，3 个按 region 做 join，1 个按 product_id 做 join。Materialize 只需要维护 3 个 arrangement（按 customer_id、region、product_id 分别索引），而不是 10 个。当 orders 有更新时，每个 arrangement 只更新一次，所有共享它的物化视图都能看到最新数据。

但 arrangement 也是 Materialize 最主要的内存消耗来源。每个 arrangement 存储了对应 collection 的完整历史变更（compaction frontier 之后的部分）。如果一张表有 1 GB 数据，为它建了 3 个不同 key 的 arrangement，就需要约 3 GB 内存（加上索引结构的开销）。用户需要在"更多的 arrangement = 更多的查询可以高效执行"和"更多的 arrangement = 更多的内存消耗"之间做权衡。

错误处理：并行的 oks/errs 流

SQL 执行中会遇到各种运行时错误：除以零、类型转换失败、溢出等。在传统数据库中，这些错误会中止查询。但在 Materialize 中，dataflow 是持续运行的——你不能因为一条数据的除以零就停掉整个物化视图。

Materialize 的解决方案是并行错误流。每个 dataflow 算子同时产生两个输出：

• oks 流：成功处理的记录
• errs 流：遇到错误的记录（记录错误信息和导致错误的数据）

这两个流在 dataflow 中并行传播。错误被当作一种特殊的数据，有自己的 $(error, time, diff)$ 三元组。如果一条导致除以零的记录后来被撤回（比如用户修正了数据），错误也会被自动撤回（$diff = -1$）。

查询物化视图时，如果 errs 流中有内容，Materialize 会返回错误信息而不是结果。当导致错误的数据被修正后，errs 流为空，查询正常返回。整个过程对用户是透明的——“错误"和"数据"一样是可增量维护的。

SUBSCRIBE：流式输出

除了传统的 SELECT 查询，Materialize 提供了一个独特的功能：SUBSCRIBE。

1

SUBSCRIBE (TABLE regional_revenue);

这条命令会持续输出物化视图的变更流——每当 regional_revenue 的内容发生变化，SUBSCRIBE 会推送一条变更记录给客户端，包含变更的时间戳、变更的内容和 diff（插入还是删除）。

这实际上是把 differential dataflow 的 $(data, time, diff)$ 变更流直接暴露给了用户。它使得 Materialize 可以用作实时事件源——下游系统可以订阅物化视图的变更，实时响应数据变化，而不需要轮询。

Compaction：管理历史数据

Differential dataflow 的 arrangement 会保留数据的完整历史变更。随着时间推移，这些历史数据会消耗大量内存。

Materialize 通过 logical compaction 来管理：设定一个 compaction frontier，将 frontier 之前的所有变更合并为一个快照。Frontier 之前的历史细节被丢弃，但当前状态的正确性不受影响。

Compaction 与一致性的交互需要小心处理。如果一个读查询被分配了时间戳 $T_{read}$，但 compaction frontier 已经推进到 $T_{read}$ 之后（历史已被丢弃），这个查询就无法执行——因为系统已经无法重建 $T_{read}$ 时刻的快照了。Materialize 的协调器在分配时间戳时会考虑 compaction frontier，确保分配的时间戳不会落在已被 compaction 的范围内。

容错：持久化数据 vs 持久化索引

Timely dataflow 本身没有内置的容错机制。Frank McSherry 在 GitHub issue 中明确说过：timely dataflow 提供的是进度追踪和 fail-stop 行为，不提供端到端的容错。

Materialize 作为一个需要在生产环境运行的数据库，必须解决这个问题。它和 Flink 都将持久化数据写入对象存储（S3），但持久化的内容不同，这导致了完全不同的权衡。

持久化什么

虽然 source 数据"已经在 Kafka 里了”，Materialize 仍然会把摄入的 source 数据持久化到自己的 persist 层（S3）。原因有几个：

• Kafka 有 retention。Kafka topic 通常设置了保留策略（比如保留 7 天），过期数据会被删除。如果 Materialize 崩溃后需要恢复，而 Kafka 中的老数据已经被清理了，就无法从 Kafka 重新消费。
• Reclocking 必须持久化。Source 摄入时，Materialize 需要将外部时间戳（Kafka offset、PostgreSQL LSN）映射到自己的逻辑时间戳——这个过程叫 reclocking。时间戳映射一旦做出就必须持久化，否则重启后重新消费同一条 Kafka 消息可能被分配到不同的逻辑时间戳，导致下游计算结果不一致。
• 避免重复连接。多个物化视图可能引用同一个 source。持久化后，下游的 dataflow 直接从 persist 层读取，不需要各自维护到 Kafka 的连接。

崩溃恢复与 Hydration

Flink：从最近的 checkpoint 加载算子 state → 索引直接恢复 → 从 Kafka 重放 checkpoint 之后的少量数据。恢复快，因为大部分 state 直接从快照加载，只需要重放一小段数据。

Materialize：Compute replica 崩溃后，恢复过程叫做 hydration——从 persist 层（S3）读取 source 数据，把整个 dataflow 从头跑一遍，重建所有 arrangement（source 的、中间结果的、MV 输出的）。这是完整的重新计算，不只是读数据建索引。

为什么要从头计算，而不是像 Flink 一样持久化中间状态（arrangement）然后直接加载？因为 Materialize 把 compute 层设计成完全无状态的——所有持久状态都在 persist 层（S3），compute replica 只有内存中的 arrangement，没有本地磁盘状态。这个设计带来了几个好处：

• 多副本容错。可以为同一组 dataflow 运行多个 compute replica。一个 replica 挂了，其他 replica 继续服务查询，用户无感知。新 replica 从 S3 hydrate 即可，不需要从挂掉的 replica 拷贝 state。
• 弹性伸缩。加副本、扩容只需要起一个新 replica，让它从 S3 hydrate。不需要迁移或重分布任何 state。甚至可以临时起一个更大的 replica 来加速 hydration，完成后撤掉。
• 正常运行零 checkpoint 开销。Persist 层只做增量追加写入（source 数据和 MV 结果），不需要定期遍历所有算子 state 做全量快照、不需要全局 barrier 对齐。

代价是 hydration 较重。数据量大时（比如 100 GB），需要从 S3 加载全部 source 数据并重新执行所有计算（filter、join、reduce 等），耗时可能很长。Hydration 期间，依赖这些 dataflow 的查询会阻塞等待。

Hydration 完成后，replica 继续从 persist 层读取崩溃期间 Storage 层新写入的增量数据，进入正常的增量处理模式。

权衡

Flink 在正常运行时持续付出代价，换取崩溃时的快速恢复。Materialize 在正常运行时不付出 checkpoint 代价，接受崩溃时较慢的恢复，但通过多副本避免恢复期间的服务中断。

Flink checkpoint 的代价是持续的：

• 定期遍历所有算子 state 做快照，state 越大（比如大的 join state），checkpoint 越慢
• checkpoint 期间可能产生反压，造成处理延迟抖动
• 需要协调所有算子在同一个 barrier 上对齐

Materialize 的代价集中在恢复时：

• 正常运行时只做增量追加写入，无 checkpoint 开销
• 崩溃后需要完整的 hydration（从 S3 读数据 + 重新计算），时间取决于数据量和查询复杂度
• 通过多副本缓解：只要还有一个 replica 存活，服务不中断

端到端的例子

让我们用一个多表场景串联整个流程，展示 Materialize 的完整工作方式。

1. 创建数据源

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

CREATE CONNECTION kafka_conn TO KAFKA (BROKER 'kafka:9092');
CREATE CONNECTION csr_conn TO CONFLUENT SCHEMA REGISTRY (URL 'http://schema-registry:8081');

CREATE SOURCE orders
FROM KAFKA CONNECTION kafka_conn (TOPIC 'orders')
FORMAT AVRO USING CONFLUENT SCHEMA REGISTRY CONNECTION csr_conn;

CREATE SOURCE customers
FROM KAFKA CONNECTION kafka_conn (TOPIC 'customers')
FORMAT AVRO USING CONFLUENT SCHEMA REGISTRY CONNECTION csr_conn;

Storage 层建立两个 Kafka consumer，持续消费 orders 和 customers topic 的消息，将它们转换为 $(data, time, diff)$ 三元组注入系统。

2. 创建物化视图

1
2
3
4
5
6

CREATE MATERIALIZED VIEW customer_spending AS
SELECT c.name, c.region, sum(o.amount) AS total_spent
FROM orders o
JOIN customers c ON o.customer_id = c.id
WHERE o.status = 'completed'
GROUP BY c.name, c.region;

这条 SQL 经历完整的编译pipeline：

MIR 阶段：

1
2
3
4
5
6

Reduce[key=(c.name, c.region), agg=sum(o.amount)]
  Project[c.name, c.region, o.amount]
    Join[o.customer_id = c.id]
      Filter[o.status = 'completed']
        Get[orders]
      Get[customers]

MIR 优化：谓词 o.status = 'completed' 已经在 Join 之前，投影下推丢弃不需要的列。

LIR 阶段（物理计划选择）：

• Join 策略：选择 delta join。生成两条pipeline：
  • 当 orders 有变更时：$\Delta \text{orders}$ → 探测 customers 的 arrangement
  • 当 customers 有变更时：$\Delta \text{customers}$ → 探测 orders 的 arrangement
• Reduce 策略：sum 是 accumulable，用累加器实现

渲染阶段：在 Compute 层创建 dataflow 图。需要两个 arrangement：orders 按 customer_id 索引，customers 按 id 索引。如果这两个 arrangement 已经存在（被之前的物化视图创建过），直接共享，不需要重复创建。

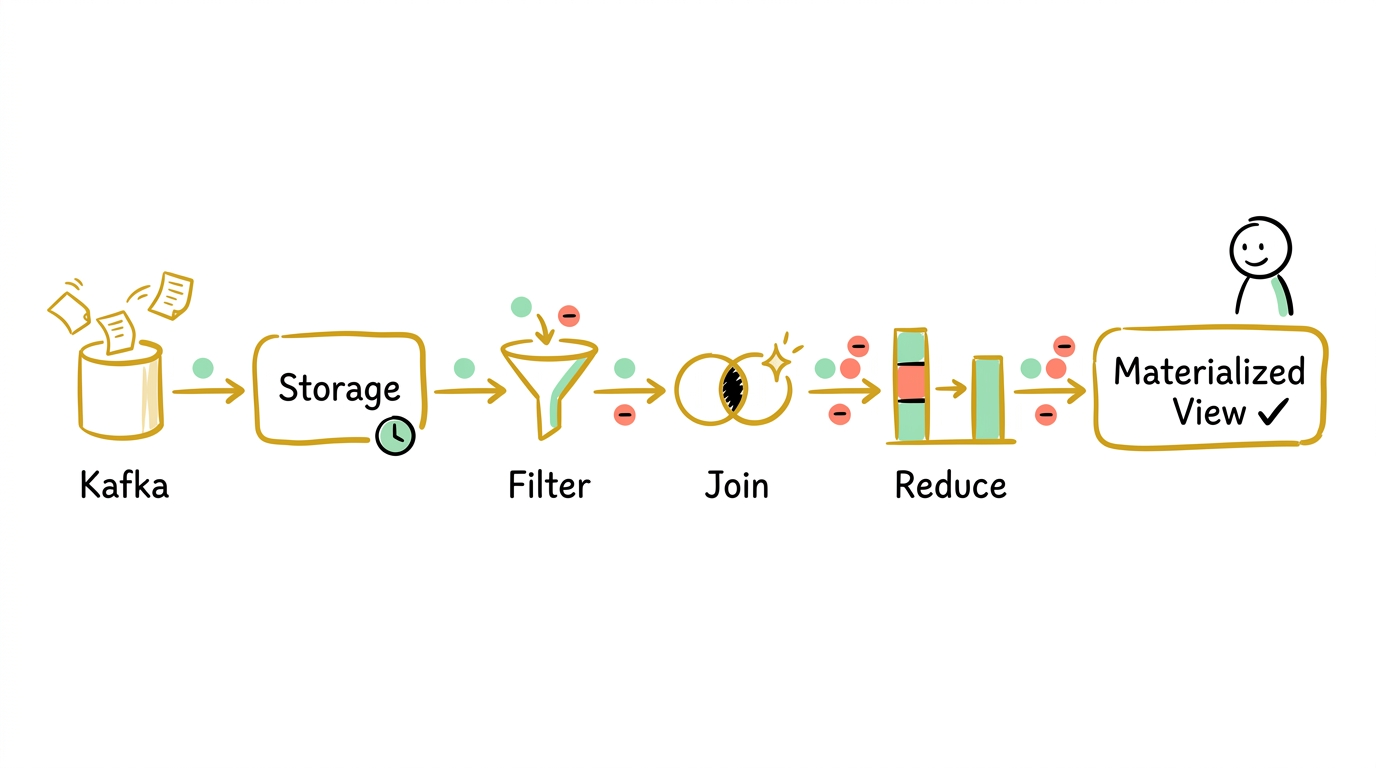

3. 数据变更的传播

场景一：新订单到来。

Kafka 的 orders topic 收到一条新消息：{id: 5001, customer_id: 42, amount: 300, status: "completed"}。

变更传播路径（沿 delta join 的 orders pipeline）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

Kafka 消息
  → Storage 层: (row, t₁, +1)
  → Filter[status='completed']: 满足条件，通过
  → Delta Join: 探测 customers 的 arrangement，查找 customer_id = 42
      找到 (id=42, name="Alice", region="east")
      输出: (("Alice", "east", 300), t₁, +1)
  → Reduce[sum]:
      key ("Alice", "east") 的累加器 += 300
      旧值 2000 → 新值 2300
      输出: (("Alice", "east", 2000), t₁, -1)
             (("Alice", "east", 2300), t₁, +1)
  → 物化视图 arrangement 更新

场景二：客户信息变更。

Alice 从 east 区域调到 west 区域。Kafka 的 customers topic 收到更新：

1
2

旧记录撤回: (id=42, name="Alice", region="east", t₂, -1)
新记录插入: (id=42, name="Alice", region="west", t₂, +1)

变更传播路径（沿 delta join 的 customers pipeline）：

先处理撤回 $(42, \text{"Alice"}, \text{"east"}, t_2, -1)$：

1
2
3
4
5

Delta Join: 探测 orders 的 arrangement，查找 customer_id = 42
    找到 Alice 的所有已完成订单（假设总金额 2300）
    输出 join 增量，经过 Reduce 后:
      key ("Alice", "east") 的 sum 变为 0
      输出: (("Alice", "east", 2300), t₂, -1)

再处理插入 $(42, \text{"Alice"}, \text{"west"}, t_2, +1)$：

1
2
3
4
5

Delta Join: 同样探测 orders 的 arrangement
    找到 Alice 的所有已完成订单（同样的 2300）
    输出 join 增量，经过 Reduce 后:
      key ("Alice", "west") 的 sum 变为 2300
      输出: (("Alice", "west", 2300), t₂, +1)

最终效果：物化视图中 ("Alice", "east", 2300) 被删除，("Alice", "west", 2300) 被插入——Alice 的消费总额从 east 区域"转移"到了 west 区域。全程不需要重算任何其他客户的数据。

4. 查询

1

SELECT * FROM customer_spending WHERE region = 'east';

协调器分配时间戳 $T_{read}$，等待 Compute 层的 frontier 推进到 $T_{read}$ 之后，从物化视图的 arrangement 中直接查找 region = 'east' 的记录。结果立即返回，无需重新计算。

5. 流式订阅

1

SUBSCRIBE (TABLE customer_spending) WITH (SNAPSHOT = false);

客户端会持续收到物化视图的变更：

1
2
3
4
5
6

timestamp  | diff | name    | region | total_spent
-----------+------+---------+--------+------------
t₁         |   -1 | Alice   | east   | 2000
t₁         |    1 | Alice   | east   | 2300
t₂         |   -1 | Alice   | east   | 2300
t₂         |    1 | Alice   | west   | 2300

下游系统可以实时消费这些变更，触发告警、更新仪表盘、或写入另一个数据库。

与 Flink SQL 的对比

Flink SQL 也支持流式查询和物化视图语义，表面上和 Materialize 做的事情相似。但两者从定位到实现都有本质区别。

定位不同：数据库 vs 流处理引擎

Materialize 是一个数据库。你用 psql 连接它，CREATE TABLE、CREATE MATERIALIZED VIEW、SELECT、SUBSCRIBE——交互方式和 PostgreSQL 一样。物化视图创建后持续存在，随时可以查询，返回一致性快照。

Flink 是一个流处理引擎。你编写一个流处理作业（Java 代码或 Flink SQL 脚本），提交到集群运行。作业的输出写入外部 sink（Kafka、数据库、文件系统）。你不能随时 SELECT 一个正在运行的 Flink SQL 查询的中间结果——结果在 sink 中，不在 Flink 中。

这个区别看起来是接口层面的，但它影响了整个系统的设计选择。

一致性

Materialize 提供严格可串行化。每个 SELECT 返回的是某个逻辑时间点的一致性快照——协调器分配时间戳，等待 Compute 层的 frontier 推进，确保所有源的所有变更都已处理完毕后才返回结果。你不会看到"join 的左侧已经更新但右侧还没有"这种半更新状态。

Flink SQL 没有这种全局一致性保证。每个算子独立处理到达的记录，输出的结果在传播过程中可能处于不同的"进度"。Flink 的 watermark 机制保证的是事件时间的进度推进，不是跨算子的一致性快照。对于很多流处理场景来说这足够了，但如果你需要的是"任意时刻查询都返回一致结果"，Flink 做不到。

State 共享与 Delta Join

上一篇文章已经详细讨论了这个区别。Flink 的 state 是 per-operator 私有的，多路 join 只能级联二路 join，每级维护自己的中间状态。Materialize 的 arrangement 跨算子共享，支持 delta join——多路 join 不需要中间结果的 arrangement，直接探测基表的共享索引。

在实际场景中，一个 Materialize 实例上可能运行着几十个物化视图，它们共享底层表的 arrangement。新增一个物化视图时，如果它需要的 arrangement 已经存在，不需要额外的内存开销。在 Flink 中，每个作业的 state 是独立的，即使两个作业引用同一张表，也各自维护一份 state。

容错策略

前面已经详细讨论过：Flink 用 Chandy-Lamport checkpoint（定期快照所有算子 state），Materialize 用 persist 层持久化数据 + 重建 arrangement。两种方案各有权衡。

查询能力

Flink SQL 和标准 SQL 有一些语义差异。例如 Flink 的流式 GROUP BY 聚合默认产生的是 retraction 流（不断更新的结果），而不是标准 SQL 中 GROUP BY 返回的确定性结果。Flink 需要通过 window 或其他机制来定义"什么时候结果是最终的"。

Materialize 的 SQL 语义与 PostgreSQL 对齐。SELECT * FROM my_materialized_view 返回的就是当前时刻的确定性结果，和查一张普通表没有区别。这种"看起来就是个普通数据库"的体验是 Materialize 的核心设计目标。

适用场景

选 Materialize 的场景：你需要一个"实时更新的数据库"——物化视图持续维护，随时可以用标准 SQL 查询，需要一致性保证，多个视图共享底层数据。典型场景：实时仪表盘、实时特征工程、事件驱动的业务逻辑。

选 Flink 的场景：你需要一个"流式数据管道"——从 Kafka 读数据，经过复杂的流式 ETL（窗口聚合、CEP、异步 I/O），写到另一个系统。Flink 的生态更成熟，connector 更丰富，窗口语义更完善，容错经过了大规模生产验证。

两者解决的是不同层面的问题。Materialize 可以用 Flink 的 Kafka 输出作为自己的数据源——Flink 做流式 ETL，Materialize 做实时物化视图，各自发挥优势。

三层抽象的价值

回顾整个系列，三个系统各自解决了一个关键问题，层层递进：

Timely Dataflow 解决了**“如何知道计算完成了”**。在有环的分布式数据流图中，通过 pointstamp 和 could-result-in 关系精确追踪进度。没有这个基础，你无法在有迭代的场景中做正确的计算。

Differential Dataflow 解决了**“如何只算变化的部分”**。通过 $(data, time, diff)$ 三元组和 arrangement 数据结构，让任意关系代数操作都能增量化执行。没有这个基础，每次数据变化都要全量重算。

Materialize 解决了**“如何让用户用 SQL 表达增量计算”**。通过一条完整的编译pipeline（SQL → MIR → LIR → Dataflow），将用户的 SQL 查询自动转换为持续运行的增量计算图。用户不需要理解 dataflow、arrangement、pointstamp 这些底层概念——写一条 CREATE MATERIALIZED VIEW，系统自动完成剩下的一切。

这种分层的设计也让每一层可以独立演进。Timely dataflow 可以优化进度追踪的效率而不影响 differential dataflow 的语义。Differential dataflow 可以改进 arrangement 的数据结构而不影响 SQL 层的编译。Materialize 可以增加新的 SQL 功能而不需要修改底层的增量计算引擎。

最终的结果是：用户写一条 SQL，背后是一个精确追踪进度的、自动增量化的、持续运行的分布式计算图。

参考资料

• Murray et al., Naiad: A Timely Dataflow System, SOSP 2013
• McSherry et al., Differential Dataflow, CIDR 2013
• timely-dataflow GitHub 仓库
• differential-dataflow GitHub 仓库
• Materialize 文档
• Materialize GitHub 仓库
