Differential Dataflow：让计算只做增量

论文：Differential Dataflow 作者：Frank McSherry, Derek G. Murray, Rebecca Isaacs, Michael Isard 发表：CIDR 2013

这是系列文章的第二篇。

1. Timely Dataflow：用一个支持有环图的数据流模型，统一 batch、streaming 和 iterative 三种计算范式
2. Differential Dataflow（本篇）：如何在 timely dataflow 之上实现通用的增量计算
3. Materialize：如何用 dataflow 引擎构建一个实时 SQL 数据库

为什么需要增量计算

上一篇文章介绍的 timely dataflow 用一个计算模型统一了 batch、streaming 和 iterative 三种范式。但它本身并不直接解决另一个同样重要的问题：当输入数据变化时，如何避免从头重算？

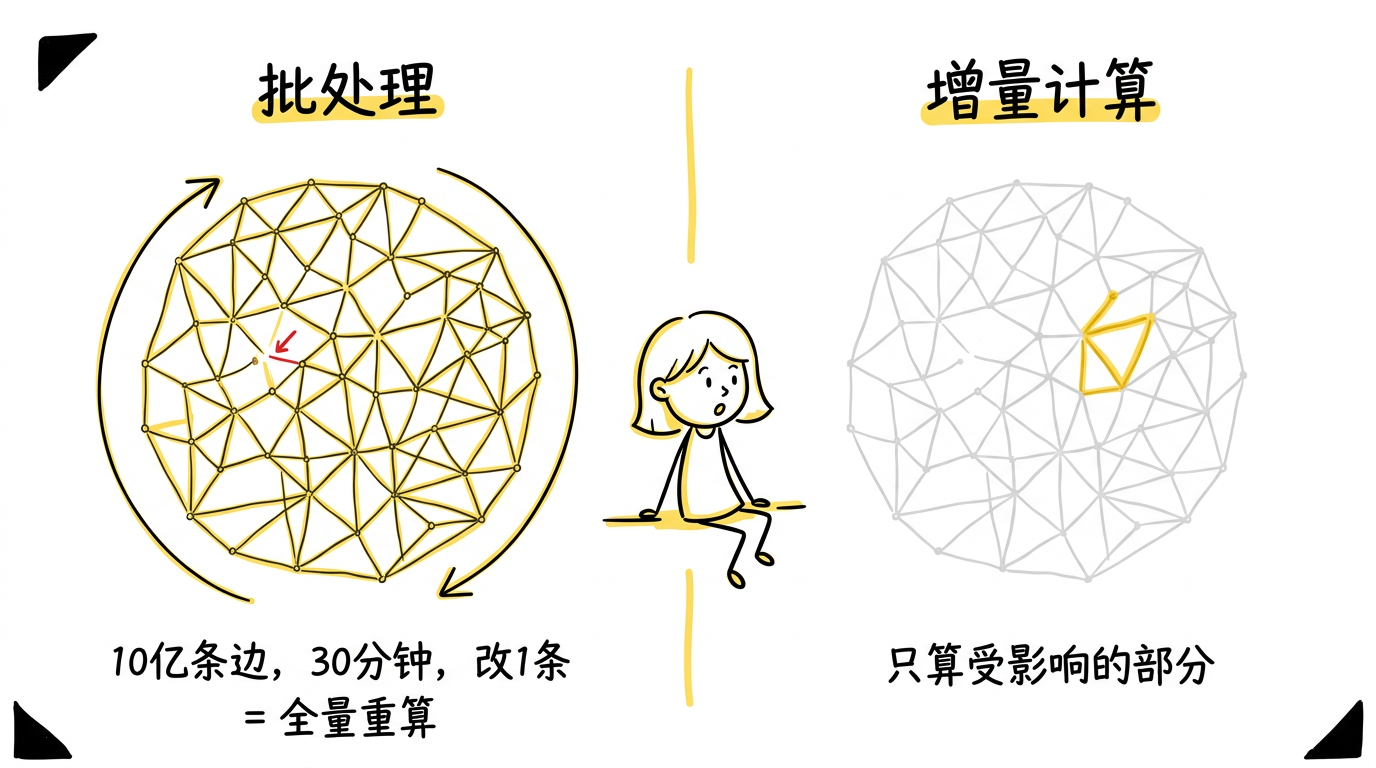

批处理的痛点

假设你在一个社交网络上运行 PageRank。你有 10 亿条边，计算需要 30 分钟。现在有一个用户新关注了另一个用户——增加了一条边。你需要重新计算整个 PageRank 吗？

在传统的批处理系统中，答案是：是的。即使输入只变化了 0.0000001%，整个计算也要从头做一遍。

流处理的局限

2013 年前后的流处理系统（Storm、S4）对 append-only 的数据流处理得很好——新消息到来，触发更新。但它们很难处理撤回（retraction）。

考虑一个简单的场景：你在维护一个 SELECT count(*) FROM users WHERE age > 18 的实时查询。一条新用户记录插入，count 加 1——很简单。但如果某个用户的年龄从 19 更新为 17 呢？你需要：

1. 知道这条记录之前满足过过滤条件
2. 将它从计数中减去
3. 对所有依赖这个计数的下游计算做相应更新

当查询更复杂——涉及多表 join、嵌套聚合、窗口函数——手动管理这些撤回的复杂度会爆炸式增长。每种算子都需要单独实现"如何处理输入变化"的逻辑。

我们需要一种机制：当输入发生任意变化（插入、删除、修改）时，系统能自动地、通用地只重新计算受影响的部分。

这就是 differential dataflow 要解决的问题。

核心思想：差分（Difference）

Differential dataflow 的核心洞察非常简洁：

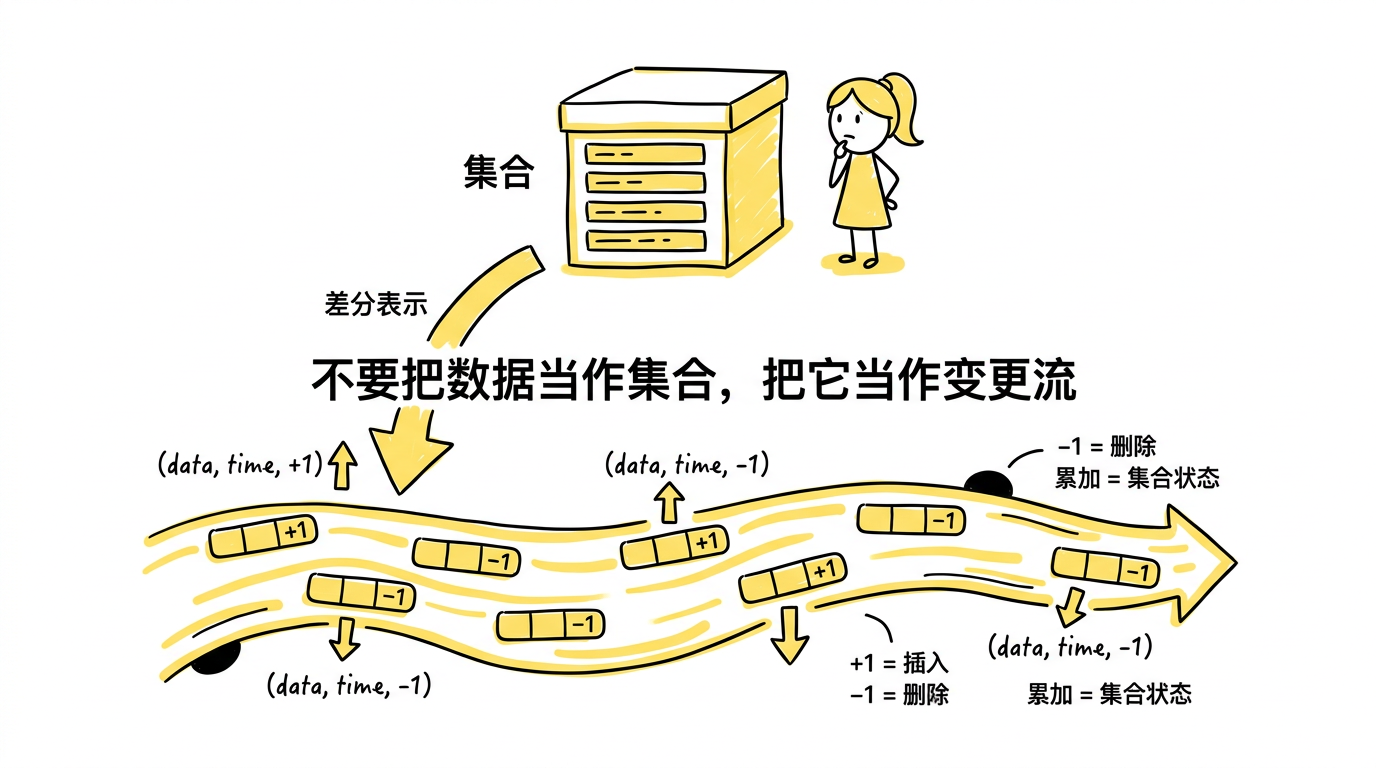

不要把数据当作"集合"来操作，把它当作"变更流"来操作。

数据的三元组表示

在 differential dataflow 中，一条数据不再是简单的一行记录，而是一个三元组：

• data：数据内容本身（例如一行记录 ("Alice", 25)）
• time：这条变更发生的逻辑时间戳（继承自 timely dataflow 的偏序时间戳）
• diff：一个整数，表示这条数据的"变化量"
  • $+1$：插入一条记录
  • $-1$：删除一条记录
  • 更一般地，diff 可以是任意整数（甚至是其他满足阿贝尔群性质的类型）

为什么 diff 需要满足阿贝尔群？因为增量计算的核心操作是"累加"和"抵消"——插入 $(+1)$ 和删除 $(-1)$ 需要能互相抵消，而且累加的顺序不能影响结果（交换律）。整数加法天然满足这些要求。

集合 = 历史变更的累加

Differential dataflow 不存储集合本身，只存储变更。那么"某个时间点的集合长什么样"是怎么回答的？

答案是累加。在任意时间点 $T$，要判断一条数据 $d$ 是否在集合中，将所有时间 $\leq T$ 的 diff 求和：

• 累加结果为 1：$d$ 在集合中（经历过一次插入，没有被删除）
• 累加结果为 0：$d$ 不在集合中（要么从未插入，要么插入后又被删除，$+1$ 和 $-1$ 抵消了）
• 累加结果为 2 或更大：$d$ 在集合中出现了多份——这是多重集合（multiset）语义，在 SQL 中对应没有去重的场景（例如 SELECT 不带 DISTINCT）

一个简单的例子。假设数据 $d$ 的变更历史是：

那么：$\text{count}(d, t_1) = 1$（在），$\text{count}(d, t_2) = 1 - 1 = 0$（不在），$\text{count}(d, t_3) = 1 - 1 + 1 = 1$（又回来了）。

系统不需要记住"集合当前有哪些元素"，只需要记住所有的变更。任何时间点的集合状态都可以从变更历史中恢复。

注意公式中的 $\leq$ 是偏序关系，这意味着只有那些"肯定在 $T$ 之前或等于 $T$“的时间戳上的变更才会被累加。偏序中不可比较的时间戳上的变更不会被包含——这保证了并发处理时的一致性。

一个具体的例子

假设我们在维护一个图的边集合，并实时计算每个节点的出度。

初始状态（时间 $t_0$）：

此时 A 的出度 = 2，B 的出度 = 1，C 的出度 = 0。

现在在时间 $t_1$，删除边 A→C，增加边 C→A：

对于出度计算来说，需要处理的增量是：

• A 的出度：因为 A→C 被删除，出度 -1，从 2 变为 1
• C 的出度：因为 C→A 被增加，出度 +1，从 0 变为 1
• B 的出度：不受影响，无需重算

这就是差分的威力：变更只沿着受影响的路径传播。B 的出度从未被涉及，所以零计算开销。

修改 = 删除 + 插入

值得强调的是，differential dataflow 中没有"修改"这个原子操作。一次修改被表示为先删除旧值，再插入新值。例如，用户 Alice 的年龄从 25 改为 26：

这看起来冗余，但它使得整个系统只需要处理一种语义——累加差分——而不需要为"修改"单独设计逻辑。所有下游算子都用同样的方式处理插入和删除，修改的语义自然正确。

算子如何增量化

有了 $(data, time, diff)$ 的表示后，关键问题是：关系代数的各种操作（map、filter、join、reduce）如何在这种变更流上正确工作？

一个基本前提：在 differential dataflow 中，算子的输入是变更流，输出也是变更流。一个 map 算子消费 $(data, time, diff)$ 三元组，产出的也是 $(data', time', diff')$ 三元组。一个 join 算子消费两侧的变更流，产出的还是变更流。所有算子用同一种"语言”——$(data, time, diff)$——通信，所以它们可以任意串联组合。

答案取决于算子是否需要维护状态。

无状态算子：Map、Filter、Union、Negate

这些算子最简单，对每个输入增量独立计算输出增量，不需要任何历史状态：

Map：输入 $(d, t, +1)$，输出 $(f(d), t, +1)$。函数 $f$ 作用在 data 上，time 和 diff 原样传递。删除（$-1$）也完全对称——如果 $f$ 将 A 映射到 B，那么"删除一个 A"自然转化为"删除一个 B"。

Filter：输入 $(d, t, +1)$，如果 $d$ 满足谓词则原样输出，否则不输出。删除也对称——如果一条记录之前通过了过滤、现在被删除，filter 会传递这个删除。如果它之前就没通过过滤，删除也不会输出。

Union：将两侧的增量直接合并转发。两个集合的并集的增量，等于两侧增量的合并。

Negate：翻转 diff 符号。$(d, t, +1)$ 变成 $(d, t, -1)$。这个操作用于实现集合差（EXCEPT）——$A \setminus B = A \cup \text{Negate}(B)$。

这些算子的增量化是"免费"的——每条输入增量独立处理，不需要额外的存储或计算，无论数据量多大。

有状态算子：Join

Join 是关系代数中最核心的操作之一，也是增量化中最有趣的算子。两个 collection $A$ 和 $B$ 按 key 做 join，当一侧有新的增量时，需要在另一侧查找所有匹配的历史记录。

这意味着 join 需要"记忆"——它必须知道对方 collection 中当前有哪些数据。 这个记忆就是后面会详细介绍的 arrangement。

Join 的增量计算规则

当 A 侧收到一条增量 $(k, v_a, t_a, \Delta_a)$ 时：

1. 在 B 侧的 arrangement 中查找 key 为 $k$ 的所有历史变更
2. 对于每个匹配的 $(k, v_b, t_b, \Delta_b)$，输出 $((k, v_a, v_b),\ t_a \lor t_b,\ \Delta_a \cdot \Delta_b)$

反过来，当 B 侧有增量时，也用同样的方式探测 A 侧。

两个细节值得深入理解。

为什么时间戳取最小上界

输出的时间戳是 $t_a \lor t_b$，即两个时间戳在偏序格上的最小上界（lattice join，也叫 least upper bound）。这个选择由正确性约束唯一确定。

回忆差分表示的语义：在任意时间 $T$，一条数据是否在集合中，取决于所有 $\leq T$ 的 diff 之和是否不为零。这意味着：

正确性约束：对于任意查询时间 $T$，增量计算得到的 join 结果在 $T$ 时的累积值，必须等于"将 A 在 $T$ 时的完整集合与 B 在 $T$ 时的完整集合做 join"的结果。

假设 A 侧在时间 $t_a$ 插入了 $(k, v_a)$，B 侧在时间 $t_b$ 插入了 $(k, v_b)$。join 结果 $(k, v_a, v_b)$ 应该被赋予什么时间戳 $t_{out}$？

根据正确性约束，$t_{out}$ 必须满足：

• 当 $T \geq t_a$ 且 $T \geq t_b$ 时：两侧的数据都存在于各自的集合中，所以 join 结果也应该存在。这要求 $t_{out} \leq T$——即 join 结果的时间戳不能晚于 $T$，否则它不会被累加进来。
• 当 $T \not\geq t_a$ 或 $T \not\geq t_b$ 时：至少有一侧的数据还不存在，join 结果也不应该存在。这要求 $t_{out} \not\leq T$——即 join 结果的时间戳不能早于或等于 $T$。

综合这两条：$t_{out} \leq T$ 当且仅当 $t_a \leq T$ 且 $t_b \leq T$。

满足这个条件的 $t_{out}$ 是什么？正是 $t_a$ 和 $t_b$ 的最小上界 $t_a \lor t_b$。这是最小上界的定义本身：$t_a \lor t_b$ 是满足 $t_a \leq t_a \lor t_b$ 且 $t_b \leq t_a \lor t_b$ 的最小元素，因此对于任意 $T$：

这不是"直觉上合理"——这是数学上唯一正确的选择。

全序下的情况

当时间戳是全序的（例如简单的整数时间 $1, 2, 3, \ldots$），任意两个时间戳都可比较，最小上界就是 $\max$：

例如，A 侧的数据出现在时间 3，B 侧的数据出现在时间 5。join 结果的时间戳是 $\max(3, 5) = 5$。在时间 4 查询时，B 侧的数据还不存在（$5 \not\leq 4$），所以 join 结果也不存在（$5 \not\leq 4$），正确。在时间 5 查询时，两侧都存在了，join 结果也存在，正确。

偏序下的情况

当时间戳是偏序的（例如 timely dataflow 的 $(epoch, \langle iteration \rangle)$），情况更有趣。两个不可比较的时间戳也有最小上界——各分量取 max：

具体例子：$(1, \langle 3 \rangle) \lor (2, \langle 1 \rangle) = (2, \langle 3 \rangle)$。

验证：

• $(2, \langle 3 \rangle) \geq (1, \langle 3 \rangle)$？$2 \geq 1$ 且 $3 \geq 3$，是。
• $(2, \langle 3 \rangle) \geq (2, \langle 1 \rangle)$？$2 \geq 2$ 且 $3 \geq 1$，是。
• 有没有更小的上界？试 $(2, \langle 2 \rangle)$：$\geq (1, \langle 3 \rangle)$？$2 \geq 1$ 但 $2 < 3$，不是。试 $(1, \langle 3 \rangle)$：$\geq (2, \langle 1 \rangle)$？$1 < 2$，不是。所以 $(2, \langle 3 \rangle)$ 确实是最小的上界。

如果不用最小上界会怎样

假设我们错误地选择 $(2, \langle 1 \rangle)$ 作为输出时间戳（也许是因为"epoch 更大所以更晚"的直觉）。考虑在时间 $T = (2, \langle 2 \rangle)$ 查询：

• $T \geq (2, \langle 1 \rangle)$？$2 \geq 2$ 且 $2 \geq 1$，是。所以 join 结果会出现在查询中。
• 但 A 侧数据在 $(1, \langle 3 \rangle)$，$T \geq (1, \langle 3 \rangle)$？$2 \geq 1$ 但 $2 < 3$，不是。A 侧数据在 $T$ 时不存在。

矛盾：A 侧的数据还不存在，但 join 结果已经出现了——查询得到了一条"幽灵结果"，它引用了一条尚不存在的数据。这就是使用错误时间戳导致的不一致。

只有最小上界能保证：join 结果恰好在"两侧数据都已就绪"的最早时刻出现，不早也不晚。

为什么 diff 相乘

两个 diff 相乘得到输出 diff，原因如下：

• 插入 × 插入 = 插入：$+1 \cdot +1 = +1$。A 侧新增一行，B 侧已有一行匹配，join 输出新增一行。
• 插入 × 删除 = 删除：$+1 \cdot (-1) = -1$。A 侧新增一行，但 B 侧的匹配行之前被删除了，join 结果中需要删除这个组合。
• 删除 × 删除 = 插入：$(-1) \cdot (-1) = +1$。这种情况在实际执行中不会直接出现（因为 A 侧和 B 侧的变更不会在同一次 join 中同时作为"新增量"），但它保证了数学上的一致性。

一个具体的 Join 例子

假设有两个 collection，users 和 orders，按 user_id 做 join。下面逐步追踪每次变更时 join 的处理过程，同时展示两侧 arrangement 的变化。

初始状态（时间 $t_0$）

users 的 arrangement：

orders 的 arrangement：

此时 join 的完整结果是：{(1, Alice, book), (1, Alice, pen)}。Bob 没有订单，所以不出现。

时间 $t_1$：Bob 下了一个订单 (2, laptop)。

orders 侧收到增量 $(2, \text{laptop}, t_1, +1)$。这条增量首先被写入 orders 的 arrangement：

orders 的 arrangement（新增一行）：

然后 join 算子用这条增量去探测 users 的 arrangement：

1. 查找 key = 2，找到 $(2, \text{Bob}, t_0, +1)$
2. 输出 $((2, \text{Bob}, \text{laptop}),\ t_0 \lor t_1,\ +1 \cdot +1)$

因为 $t_0 < t_1$（假设全序时间），$t_0 \lor t_1 = t_1$。输出 $((2, \text{Bob}, \text{laptop}),\ t_1,\ +1)$——在时间 $t_1$ 新增了一个 join 结果。

时间 $t_2$：Alice 退回了 book。

orders 侧收到增量 $(1, \text{book}, t_2, -1)$。写入 orders 的 arrangement：

orders 的 arrangement（新增一行）：

注意 key=1, value=book 现在有两条变更记录。累加 diff：$+1 + (-1) = 0$，说明 book 在 $t_2$ 之后已不存在于 orders 中。但 arrangement 保留了两条历史记录——它需要支持多版本查询。

join 算子用这条增量探测 users 的 arrangement：

1. 查找 key = 1，找到 $(1, \text{Alice}, t_0, +1)$
2. 输出 $((1, \text{Alice}, \text{book}),\ t_0 \lor t_2,\ (-1) \cdot (+1))$
3. 即 $((1, \text{Alice}, \text{book}),\ t_2,\ -1)$——在时间 $t_2$ 删除了一个 join 结果

时间 $t_3$：Alice 改名为 Alicia。

users 侧收到两条增量（修改 = 删除 + 插入）：$(1, \text{Alice}, t_3, -1)$ 和 $(1, \text{Alicia}, t_3, +1)$。写入 users 的 arrangement：

users 的 arrangement（新增两行）：

这次是 users 侧有变更，所以 join 算子用这两条增量去探测 orders 的 arrangement。

先处理删除 $(1, \text{Alice}, t_3, -1)$：

1. 在 orders 的 arrangement 中查找 key = 1
2. 找到两个 value 的变更历史：book 有 $(t_0, +1)$ 和 $(t_2, -1)$，pen 有 $(t_0, +1)$
3. 对于 book：两条历史都要参与计算，分别输出：
   • $((1, \text{Alice}, \text{book}),\ t_3,\ (-1) \cdot (+1) = -1)$（对应 $t_0$ 的 +1）
   • $((1, \text{Alice}, \text{book}),\ t_3,\ (-1) \cdot (-1) = +1)$（对应 $t_2$ 的 -1）
4. 对于 pen：输出 $((1, \text{Alice}, \text{pen}),\ t_3,\ (-1) \cdot (+1) = -1)$

再处理插入 $(1, \text{Alicia}, t_3, +1)$：

1. 同样在 orders 中查找 key = 1，同样的历史
2. 对于 book：
   • $((1, \text{Alicia}, \text{book}),\ t_3,\ (+1) \cdot (+1) = +1)$
   • $((1, \text{Alicia}, \text{book}),\ t_3,\ (+1) \cdot (-1) = -1)$
3. 对于 pen：输出 $((1, \text{Alicia}, \text{pen}),\ t_3,\ (+1) \cdot (+1) = +1)$

输出的增量看起来很多，但按 $(data, time)$ 分组累加后：

diff 为 0 的项可以消除（没有实际变化）。最终的净增量只有两条：

• $((1, \text{Alice}, \text{pen}),\ t_3,\ -1)$
• $((1, \text{Alicia}, \text{pen}),\ t_3,\ +1)$

效果：join 结果中 (1, Alice, pen) 被替换为 (1, Alicia, pen)。涉及 book 的变更互相抵消了——因为 book 在 $t_2$ 就已经不存在了，改名不影响它。Bob 的 join 结果也完全不受影响。

有状态算子：Reduce

Reduce（聚合）是最复杂的增量化算子。它按 key 分组后对每组的 values 应用聚合函数（如 count、sum、max、自定义函数等），并输出每个 key 的聚合结果。

Reduce 的增量计算逻辑

与 join 不同，reduce 的增量化不能简单地"用输入增量直接计算输出增量"。原因是聚合函数通常不是线性的——知道"新增了一个 value"并不总能直接推出"聚合结果变化了多少"。例如，max 操作：新增一个值时，如果它比当前最大值大，输出变化；如果比当前最大值小，输出不变。你必须知道当前最大值才能做判断。

因此 reduce 的增量化采取了一种重算再做差的策略：

1. 从输入的 arrangement 中获取 key $k$ 在时间 $t$ 的完整输入集合（通过累加所有 $\leq t$ 的历史变更）
2. 对完整集合重新计算聚合结果
3. 与之前缓存的输出结果比较
4. 输出新旧结果之间的差异

一个具体的 Reduce 例子

假设我们在计算每个部门的员工人数：SELECT dept, count(*) FROM employees GROUP BY dept。

初始状态（时间 $t_0$），employees 的 arrangement：

reduce 的初始输出：

时间 $t_1$：Alice 从 engineering 转到 sales。 输入增量：

Reduce 的处理过程：

对 key = engineering：

1. 累加所有 $\leq t_1$ 的变更：Alice $(+1, -1)$ = 0（不在了），Bob $(+1)$ = 1，Charlie $(+1)$ = 1
2. 新的完整集合 = {Bob, Charlie}，count = 2
3. 之前的输出是 (engineering, 3)
4. 输出增量：$((\text{engineering}, 3), t_1, -1)$ 和 $((\text{engineering}, 2), t_1, +1)$

对 key = sales：

1. 累加所有 $\leq t_1$ 的变更：David $(+1)$ = 1，Alice $(+1)$ = 1
2. 新的完整集合 = {David, Alice}，count = 2
3. 之前的输出是 (sales, 1)
4. 输出增量：$((\text{sales}, 1), t_1, -1)$ 和 $((\text{sales}, 2), t_1, +1)$

注意输出的增量格式：旧结果撤回（$-1$），新结果插入（$+1$）。这种"先撤后插"的模式使得下游算子——无论是另一个 reduce、一个 join 还是任何其他算子——都能用统一的差分语义正确处理变更。

另一个关键点：只有受影响的 key 被重算。 engineering 和 sales 的 count 需要重新计算，但其他部门（如果有的话）完全不受影响。当 10 亿条记录中只有 1 条发生变化时，只有 1 个（或少数几个）key 的聚合需要重算——这就是 per-key 增量化的效率所在。

特殊聚合的优化

虽然 reduce 的通用策略是"重算再做差"，但对于某些特定的聚合函数，可以做得更高效：

可累加聚合（sum、count）： 这些聚合函数是线性的——知道 diff 就能直接计算输出变化，不需要回溯历史。sum 的增量就是新增值 × diff，count 的增量就是 diff。

层级聚合（min、max、top-k）： 这些聚合不能直接从 diff 推导，但可以通过维护一个有序数据结构来加速。例如 max：维护一个有序列表，新增值只需检查是否超过当前最大值。

通用策略保证了正确性，特殊优化提高了效率。系统可以在编译时识别聚合函数的类型，自动选择最优的实现路径。

任意组合自动增量化

这里体现了 differential dataflow 最核心的设计：增量化是在算子层面实现的，而不是为特定查询推导增量规则。

每个算子独立地将输入增量转换为输出增量。算子之间通过 $(data, time, diff)$ 三元组通信，接口完全统一。无论你怎么组合这些算子——map 接 filter 接 join 接 reduce 再接另一个 join——增量会自动逐层传播。你不需要为每种新的查询模式去推导它应该如何增量维护。

举一个稍复杂的例子。假设查询是：

1
2
3
4

SELECT u.dept, count(*)
FROM users u JOIN orders o ON u.id = o.user_id
WHERE o.amount > 100
GROUP BY u.dept

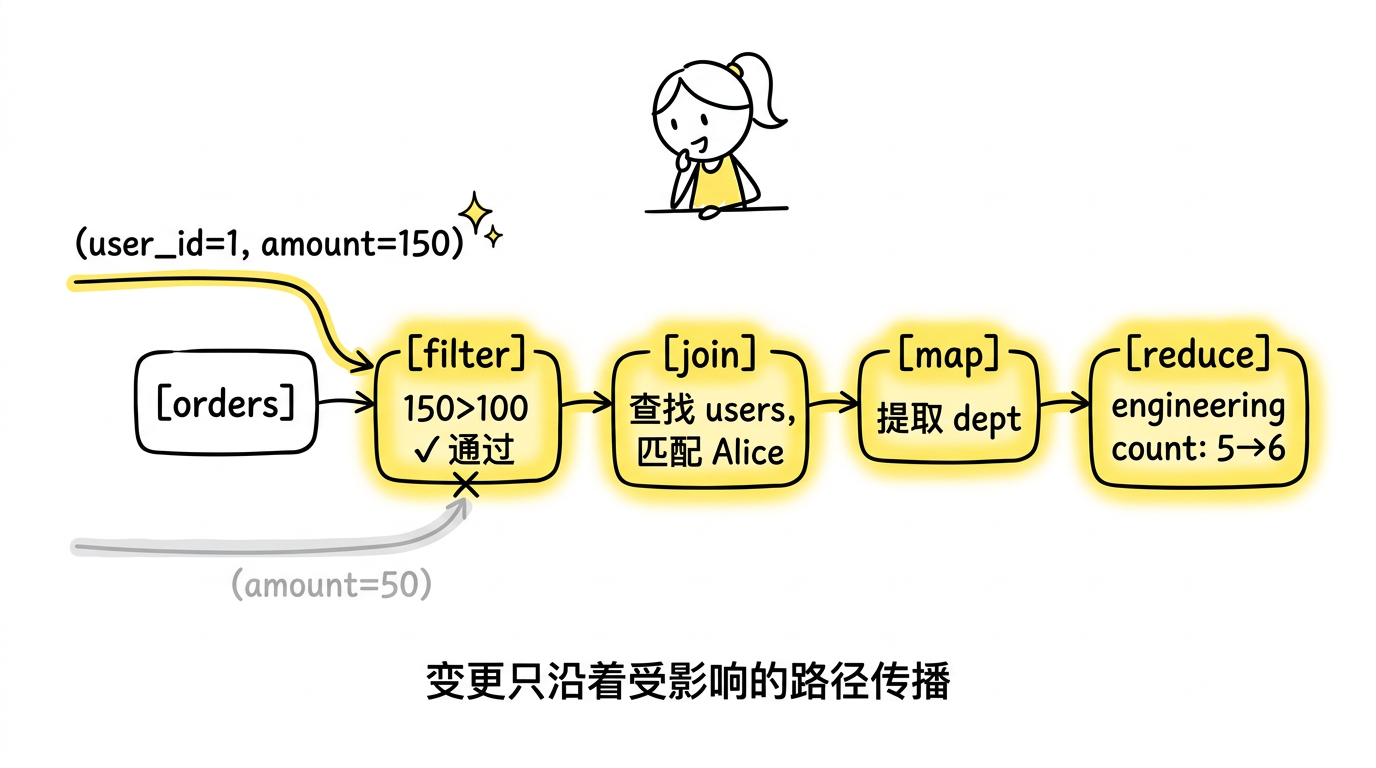

对应的 dataflow pipeline是：orders → filter(amount > 100) → join(users) → map(extract dept) → reduce(count)

当 orders 中新增一条记录 $(user\_id=1, amount=150)$ 时，增量的传播路径：

1. filter：$150 > 100$，通过。输出增量：$((\text{user\_id}=1, \text{amount}=150), t, +1)$
2. join：在 users 的 arrangement 中查找 user_id = 1，找到 Alice（engineering 部门）。输出增量：$((\text{Alice}, \text{engineering}, 150), t, +1)$
3. map：提取 dept。输出增量：$(\text{engineering}, t, +1)$
4. reduce：engineering 的 count 从 5 变为 6。输出增量：$((\text{engineering}, 5), t, -1)$ 和 $((\text{engineering}, 6), t, +1)$

如果这条订单的 amount 是 50（不满足 filter），则在第 1 步就被丢弃，后续所有算子零开销。如果 user_id = 1 在 users 中不存在，join 在第 2 步不会产生匹配，后续也是零开销。增量沿着受影响的路径传播，不受影响的路径完全静默。

Iterate：增量化的迭代

Differential dataflow 的迭代建立在 timely dataflow 的循环结构之上。上一篇文章详细介绍了 timely dataflow 如何用循环计数器和 pointstamp 追踪来支持有环图中的迭代——differential dataflow 在此之上加入了增量语义。

迭代收敛

循环中的每一轮迭代对应 timely dataflow 的一个循环计数器增量。在循环内，differential dataflow 的算子正常处理增量——每轮迭代的输出变更流入下一轮作为输入。当某一轮迭代不再产生任何新的增量时，timely 的进度追踪机制自动检测到没有活跃的 pointstamp 了，frontier 推进，迭代终止。

这里 differential dataflow 和 timely dataflow 的配合非常精妙：

• Timely 负责判断"什么时候这一轮迭代的所有变更都已处理完"（通过 pointstamp 和 capability 追踪）
• Differential 负责判断"这一轮迭代是否产生了任何新的变更"（通过变更流是否为空）
• 当一轮迭代不再产生任何变更，迭代收敛

增量化的迭代：外部输入变更时不必从头迭代

迭代的真正威力在于增量更新场景。考虑一个图的连通分量（connected components）计算——这是一个典型的迭代算法：每个节点不断将自己知道的最小标签传播给邻居，直到所有连通分量中的节点都持有相同的最小标签。

假设初始图有 100 万个节点，经过 10 轮迭代收敛后，连通分量计算完成。现在图中新增了一条边 $(u, v)$，连接了两个之前不连通的分量。

在传统批处理系统中，你需要从头开始：重新加载 100 万个节点，重新跑 10 轮迭代。

在 differential dataflow 中，系统将这条新边作为增量注入循环。假设 $u$ 所在分量的标签是 3，$v$ 所在分量的标签是 7。新边的增量导致 $v$ 的标签从 7 更新为 3——只有这一个节点的标签变了。这个变更传播到 $v$ 的邻居，它们的标签也可能更新……但传播只会影响 $v$ 所在的旧分量中的节点。$u$ 所在分量的节点标签不变，其他不相关的分量也完全不受影响。

最终，系统只重新迭代了受影响的那部分节点，迭代轮数也可能远少于初始计算——因为大部分结构已经稳定了。

Arrangement：增量计算的核心数据结构

上一节提到 join 和 reduce 需要访问历史状态——join 需要查找对方 collection 中 key 匹配的记录，reduce 需要获取某个 key 的完整输入集合。这个"历史状态"就是 arrangement——differential dataflow 中最重要的数据结构。

为什么需要 Arrangement

考虑上面的 join 例子。当 orders 侧收到 $(1, \text{book}, t_2, -1)$ 时，系统需要在 users 侧查找 key = 1 的所有数据。这意味着 users 的数据必须以某种方式被索引，使得按 key 查找是高效的。

但仅仅有索引还不够。Timely dataflow 中不同时间戳的数据可能在同时处理（偏序时间戳允许并发）。考虑这种场景：在 epoch 1 的第 3 轮迭代正在进行时，epoch 2 的第 1 轮迭代也在同时进行。两者查询 arrangement 时，看到的数据应该不同——epoch 2 的查询应该看到 epoch 2 之前的所有变更，而 epoch 1 的查询只应该看到 epoch 1 之前的变更。

Arrangement 需要是多版本的——它必须能回答"在时间 $t$ 时刻，key 为 $k$ 的数据有哪些？“这个问题，其中 $t$ 可以是偏序中的任意时间戳。

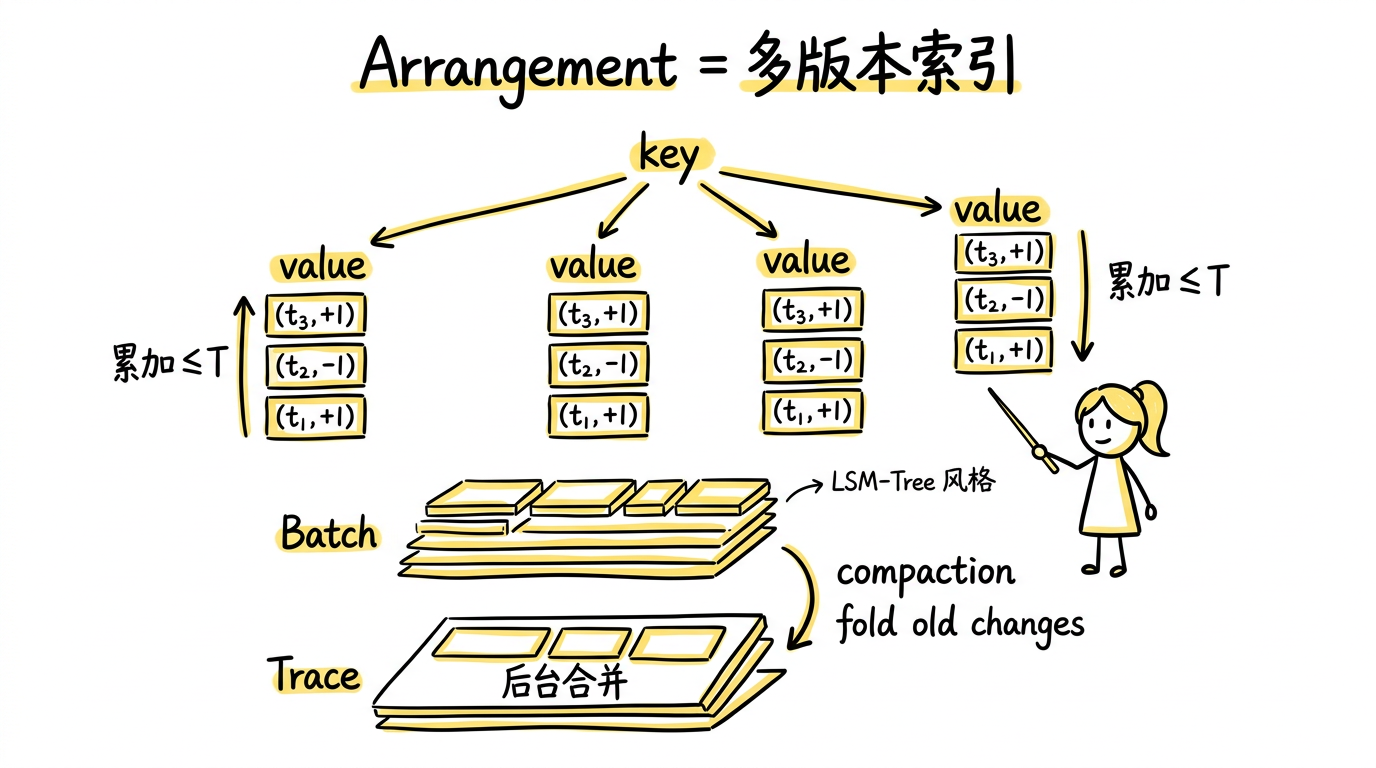

Arrangement 的结构

一个 arrangement 在逻辑上是一个从 $(key, value)$ 到变更历史的映射：

1

key → value → [(time₁, diff₁), (time₂, diff₂), ...]

对于每个 $(key, value)$ 对，arrangement 记录了它在不同时间点的所有变更。要查询时间 $T$ 时某个 key 的当前状态，需要：

1. 找到该 key 下的所有 $(value, time, diff)$ 三元组
2. 过滤出 $time \leq T$ 的变更
3. 按 $(value)$ 分组，对 diff 求和
4. 保留 sum 不为零的 value

在物理实现上，arrangement 由两部分组成：

Batch：一批新数据到来后形成的有序段。每个 batch 内部按 $(key, value, time)$ 排序，支持高效的二分查找。一个 batch 通常对应一个时间戳区间内的所有变更。

Trace：多个 batch 的集合，加上合并管理逻辑。随着时间推进，trace 中的 batch 会被逐步合并——两个相邻的 batch 可以归并排序为一个更大的 batch。合并时，相同 $(key, value, time)$ 的 diff 会被累加；如果累加结果为 0，这条记录可以删除。

这种 batch + trace 的分层结构类似于 LSM-Tree 的设计理念——新数据快速写入小的 batch，后台异步将 batch 合并为更大的段，保持读取效率。

Compaction（压缩）

随着时间推进，arrangement 中累积的历史变更会越来越多。如果我们不再需要查询时间 $T$ 之前的历史状态，可以将旧的变更"折叠”。这就是 logical compaction。

具体来说，compaction frontier 是一个时间戳 $T_{since}$，表示"我们不再关心任何严格早于 $T_{since}$ 的时间点的状态"。Compaction 的操作是：对于每个 $(key, value)$，将所有 $time < T_{since}$ 的变更的 diff 累加，合并为一条时间戳为 $T_{since}$ 的变更。

例如，某个 $(key, value)$ 对的变更历史是：

1

(t₁, +1), (t₂, -1), (t₃, +1), (t₄, +1)

如果 compaction frontier 推进到 $t_3$，前三条记录合并为：

1

(t₃, +1), (t₄, +1)

因为 $+1 - 1 + 1 = +1$，在 $t_3$ 时刻的累积状态就是"存在一份"。$t_4$ 的变更在 frontier 之后，保持不变。

Compaction 后，你仍然可以正确查询 $t_3$ 及之后任意时间点的状态，但无法再查询 $t_1$ 或 $t_2$ 时的状态——那些信息已经被折叠了。在大多数场景下，我们只关心当前和最近的状态，不需要回溯很久以前的历史，所以 compaction 是一个很好的时间-空间权衡。

Sharing（共享）

Arrangement 的另一个关键特性是共享。如果多个算子都需要按相同的 key 索引同一个 collection，它们可以共享同一个 arrangement，而不需要各自维护一份副本。

这在实际系统中极为重要。考虑一个场景：数据库中有一张 users 表，上面建了 10 个物化视图，其中 6 个都按 user_id 做 join。如果每个视图都维护自己的 users 按 user_id 索引的副本，内存用量是 6 倍。共享 arrangement 后，只需要一份。

共享也意味着当 users 表有更新时，arrangement 只需要更新一次，所有共享它的算子都能看到最新的数据。

时间戳与正确性

到这里，我们已经看到了 differential dataflow 的主要机制：差分表示、各类算子的增量化、arrangement。但还有一个关键问题没有讨论：这些增量计算的结果一定是正确的吗？

正确性的含义是：对于任意时间点 $t$，增量计算的结果必须与"用完整数据从头算"的结果完全一致。换句话说，增量计算是一种优化，不改变语义。

这个正确性保证来自两个层面：

Timely dataflow 保证了执行顺序的正确性。 通过 pointstamp 和 frontier 机制，系统确保一个算子在时间 $t$ 上的所有输入都到齐后，才会触发该时间戳的 notification。这意味着 reduce 在计算 key $k$ 在时间 $t$ 的聚合时，能看到所有 $\leq t$ 的输入变更——不会遗漏，也不会包含未来的变更。

差分表示保证了数学上的正确性。 $(data, time, diff)$ 本质上是一个函数 $f: D \times T \to \mathbb{Z}$，每个算子对应一个在这个函数空间上的变换。只要每个算子的变换保持了差分语义的正确性（即输出的差分在累加后等于"对完整数据集应用该算子"的结果），那么任意组合也保持正确。这是通过归纳法证明的——每个基本算子的正确性独立验证，组合的正确性由此推出。

偏序时间戳在这里起着关键作用。它确保了并发处理不会引入不一致——两个不可比较的时间戳上的变更不会相互干扰，因为它们对应的是独立的计算路径。

与传统增量视图维护（IVM）的对比

关系型数据库中，增量视图维护（Incremental View Maintenance）是一个研究了几十年的课题。理解 differential dataflow 与 IVM 的区别，有助于看清它的创新之处。

IVM 的方法

传统 IVM 的核心思路是按算子类型预先推导增量维护规则，然后在创建物化视图时根据查询结构套用这些规则。

数据库系统内置了一组规则，例如：

• SELECT-PROJECT-JOIN 视图：当基表 A 中插入一行 $\delta a$ 时，视图的增量是 $\delta a \bowtie B$；当 B 中删除一行 $\delta b$ 时，视图的增量是 $A \bowtie (-\delta b)$。
• 简单聚合视图（COUNT、SUM）：维护一个计数器或累加器，基表变更时直接加减。
• DISTINCT 视图：维护每个值的出现次数，加减后判断是否跨越 0/1 边界。

对于这些基础模式，规则是通用的——不需要为每个 SQL 单独推导。但问题在于，当多种算子组合在一起时：

1
2
3
4
5
6

CREATE VIEW v AS
SELECT dept, avg(salary)
FROM employees e JOIN departments d ON e.dept_id = d.id
WHERE d.location = 'NYC'
GROUP BY dept
HAVING avg(salary) > 100000

系统需要把 JOIN 的增量规则、WHERE 的过滤规则、GROUP BY + AVG 的聚合规则、HAVING 的后过滤规则串联起来，推导出端到端的增量维护逻辑。这种组合推导的复杂度随算子种类增长而急剧上升：

问题一：支持的查询模式有限。 简单的 select-project-join 没问题，但一旦涉及外连接、窗口函数、子查询嵌套、DISTINCT + 聚合的组合，推导正确的组合规则越来越困难。结果是：很多商业数据库遇到不支持的查询模式时，直接拒绝创建增量维护的物化视图。 PostgreSQL 的 REFRESH MATERIALIZED VIEW 至今是全量重算，不做增量维护。Oracle 的 FAST REFRESH 只支持一个有限的查询子集。

问题二：嵌套视图。 如果视图 V2 引用了视图 V1（CREATE VIEW v2 AS SELECT ... FROM v1 JOIN ...），增量维护需要跨视图推导——V1 的变更如何传播到 V2。每增加一层嵌套，推导复杂度都在增长。

问题三：迭代。 传统 IVM 完全不处理迭代计算。如果你的查询涉及递归 CTE 或图算法，IVM 无能为力。

Differential Dataflow 的方法

Differential dataflow 采取了一种完全不同的路径：不为每种查询推导特定的增量规则，而是让每个算子自己具备增量化能力。

因为增量化是在算子层面实现的，任意算子的任意组合都自动支持增量计算。你不需要为新的查询模式写新的增量维护规则。外连接？用 join + negate 组合。子查询？展开为 join 和 reduce 的组合。递归？用 iterate。所有情况都被统一框架覆盖。

这种通用性的代价是 arrangement 的内存开销——join 和 reduce 需要维护输入数据的索引。传统 IVM 如果只处理简单查询，可能不需要这些索引。但考虑到 differential dataflow 带来的通用性和正确性保证（尤其是对复杂查询和迭代计算的支持），这个代价在大多数场景下是值得的。

与流处理引擎（Flink）的对比

Differential dataflow 和 Flink 这样的流处理引擎在表面上有很多相似之处——都处理变更流，都有有状态的算子（join、agg），都支持 retraction。但两者的底层模型有根本区别。

相似之处

对于简单的流式pipeline（filter → join → agg，不涉及迭代），两者的行为确实非常接近：

• 都是"变更进来，变更出去"——每个算子收到输入变更后，更新自己的状态，产出输出变更
• 有状态算子（join、agg）都需要维护索引——Flink 叫 state（存在 RocksDB 或堆内存中），DD 叫 arrangement
• 都支持撤回——Flink 用 +I/-D/+U/-U 消息类型，DD 用 $(data, time, diff)$ 中的 diff 正负

如果你只做简单的流式 ETL，两者的效果差别不大。

区别一：批量处理 vs 逐条处理

Flink 的模型是 per-record 的——每条记录到达时立即触发一次 state 查找、一次 state 更新、一次输出。100 条变更 = 100 次独立的 state 操作。

DD 的模型天然面向变更的集合。同一个时间戳上的所有变更构成一个 batch，arrangement 的数据结构围绕 batch 设计——新变更形成一个按 $(key, value, time)$ 排序的有序段，查找时可以批量做归并扫描，对缓存更友好。Compaction 也是 batch 级的操作。

Flink 后来在 Table API 中加了 mini-batch 优化（table.exec.mini-batch.enabled），可以缓冲记录后批量处理，但这是在 per-record 模型上的补丁，不是基础设计。

区别二：Delta Join

这是 arrangement 共享带来的关键能力。

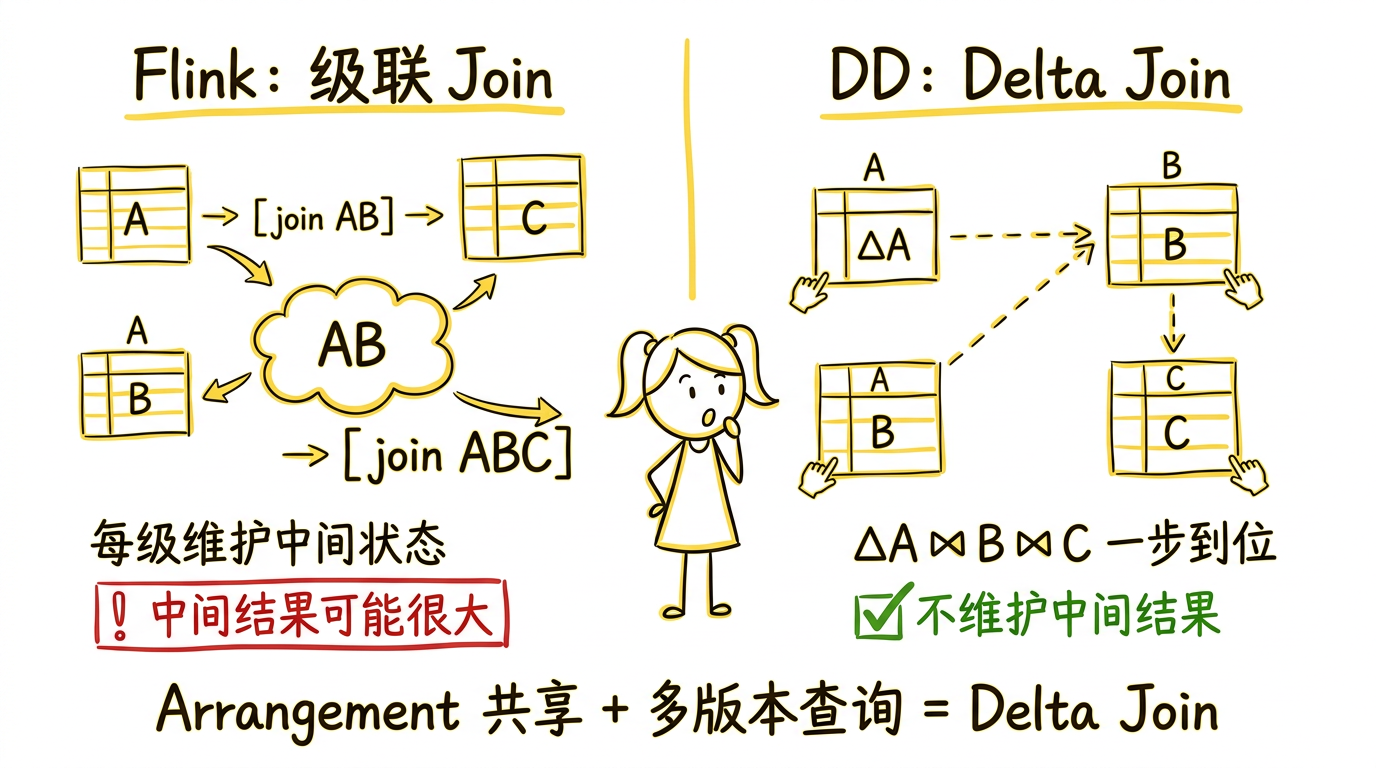

考虑一个三路 join：A ⋈ B ⋈ C。

Flink 的做法（linear join）：级联两个二路 join。先算 A ⋈ B 得到中间结果 AB，再算 AB ⋈ C。处理 A ⋈ B 的算子看不到 C 的 state，处理 AB ⋈ C 的算子看不到 A 和 B 各自的 state——因为 Flink 的 state 是 per-operator 私有的。中间结果 AB 可能很大，需要额外的存储和维护开销。

DD 的做法（delta join）：不维护中间结果。当 A 有变更 $\Delta A$ 时，直接用 $\Delta A$ 探测 B 的 arrangement，得到的结果再探测 C 的 arrangement，一步到位算出最终增量 $\Delta A \bowtie B \bowtie C$。当 B 变更时，$A \bowtie \Delta B \bowtie C$。当 C 变更时，$A \bowtie B \bowtie \Delta C$。

Delta join 之所以可行，依赖两个前提：

1. Arrangement 共享——$\Delta A$ 的处理路径需要同时访问 B 和 C 的 arrangement，DD 的 arrangement 是跨算子共享的
2. 多版本查询——探测 arrangement 时需要回答"在时间 $t$ 时 B 中有哪些数据"，arrangement 的多版本结构支持这种查询

在实际系统中，一个涉及 5 张表的 join 查询，delta join 只需要共享 5 张基表的 arrangement，不维护任何中间结果。同样的查询在 Flink 中需要 4 级级联 join，每级都有自己的中间状态。

区别三：迭代

这是最根本的功能差异。DD 的偏序时间戳（继承自 timely dataflow 的 $(epoch, \langle iteration \rangle)$ 结构）使得系统可以在有环图中精确追踪进度，支持迭代计算的增量更新——输入变了，不需要从头迭代，只重新处理受影响的部分。

Flink 的时间是全序的，没有 timely dataflow 那套基于 pointstamp 的进度追踪。Flink 的 iterate() 只是一条简单的反馈边，无法做到"输入变了，迭代增量更新"。正如 timely dataflow 的作者 Frank McSherry 在 GitHub 上的回复 中所说：Flink 的迭代限制是设计层面的（“absolutely part of their design”），不是工程上还没做完。

小结

Differential dataflow 的核心贡献是一个简洁而强大的抽象：将数据表达为 $(data, time, diff)$ 三元组构成的变更流，在此之上实现通用的增量计算。

它建立在 timely dataflow 之上：

• Timely dataflow 提供了精确的进度追踪——知道"什么时候一个时间点的所有变更都已处理完"
• Differential dataflow 在此基础上实现了增量语义——“输入变化时，只计算变化的部分”

两者配合的结果是：你可以像写批处理查询一样组合算子（map、filter、join、reduce），系统自动将其增量化执行。输入数据的任意变更（插入、删除、修改）会自动且正确地传播到最终输出。

但对于大多数用户来说，直接写 differential dataflow 程序还是太底层了。人们更熟悉 SQL，更习惯通过 CREATE MATERIALIZED VIEW 来表达持续更新的查询。

能不能在 differential dataflow 之上搭建一个 SQL 数据库，让用户用标准 SQL 来表达查询，系统自动将其编译为增量维护的 dataflow？

这就是下一篇文章的主题：Materialize：用 Differential Dataflow 构建实时 SQL 数据库。
